СИСТЕМЫ ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7
Водяная система дизеля 2-2Д49 тепловоза ТЭМ7
На дизель-генераторе применена двухконтурная система охлаждения, циркуляция воды в которой производится двумя одинаковыми по конструкции водяными насосами. В холодный контур системы охлаждения включены охладители масла и охладитель наддувочного воздуха, в горячий — дизель и турбокомпрессор. Схема внутренней водяной системы дизеля приведена на рис. 43.
К водяной системе дизеля подсоединена система вентиляции картера.

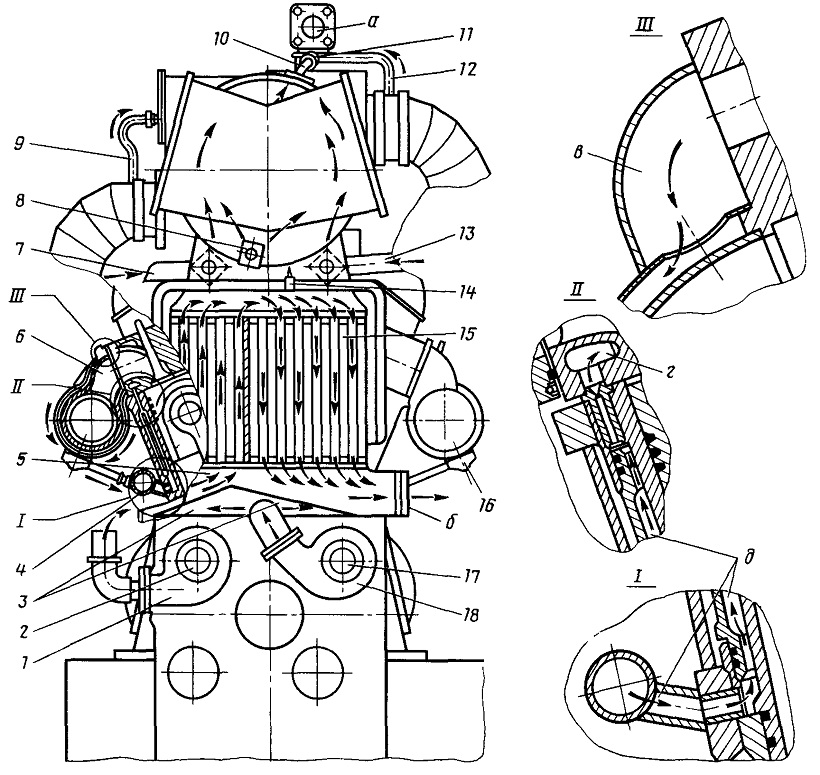

Рис 43 Внутренняя водяная система дизеля I—водяной
насос холодного контура, 2—труба подвода воды к водяному насосу,
3—патрубки подвода воды к водяным коллекторам блока цилиндров,
4—коллектор водяной, расположен по правой и левой сторонам блока
цилиндров, 5—патрубок охладителя наддувочного воздуха, 6—коллектор
выпускной, Г—труба подвода воды к турбокомпрессору от правого выпускного
коллектора, 8—канал подвода воды к среднему корпусу турбокомпрессора, 9—
труба перетока воды и отвода пара из правого коллектора,
10— труба отвода воды из среднего корпуса турбокомпрессора, 11— штуцер,
12— труба перетока воды и отвода пара из левого коллектора, 13— труба
подвода воды к турбокомпрессору от левого выпускного кол-1ектора, 14—
труба отвода пара из охладителя наддувочного воздуха, 15— охладитель
наддувочного воздуха, 16-— труба перетока воды из выпускного коллектора
в водяной коллектор, 17— подвод воды к насосу из холодильника тепловоза
(горячий контур), 18— водяной насос горячего контура, а — полость отвода
воды из дизеля (горячий контур), б — полость отвода воды из дизеля и
охладителя наддувочного воздуxa (холодный контур), в — переток воды из
крышки цилиндра к выпускному коллектору, г — полость подвода воды для
охлаждения крышки цилиндра, д — каналы и полость подвода воды для
охлаждения втулки цилиндра
