СИСТЕМЫ ДИЗЕЛЯ 2-2Д49 ТЕПЛОВОЗА ТЭМ7

Система вентиляции картера дизеля 2-2Д49 тепловоза ТЭМ7

 (рис. 45) служит для вентиляции и создания разрежения в картере дизеля путем отсоса газов турбокомпрессором. Разрежение в картере предотвращает вытекание масла и выход газов через зазоры у валов, выходящих наружу, а также через неплотности в соединениях.

Система вентиляции состоит из трубопроводов 3, 4, 5, 6, 7, маслоотделительного бачка 2, управляемой заслонки б и манометра а.

Отсос газов производится из картера и лотка по трубам 5 и 6 через маслоотделительный бачок 2 и затем по трубе 3 во всасывающую полость турбокомпрессора.

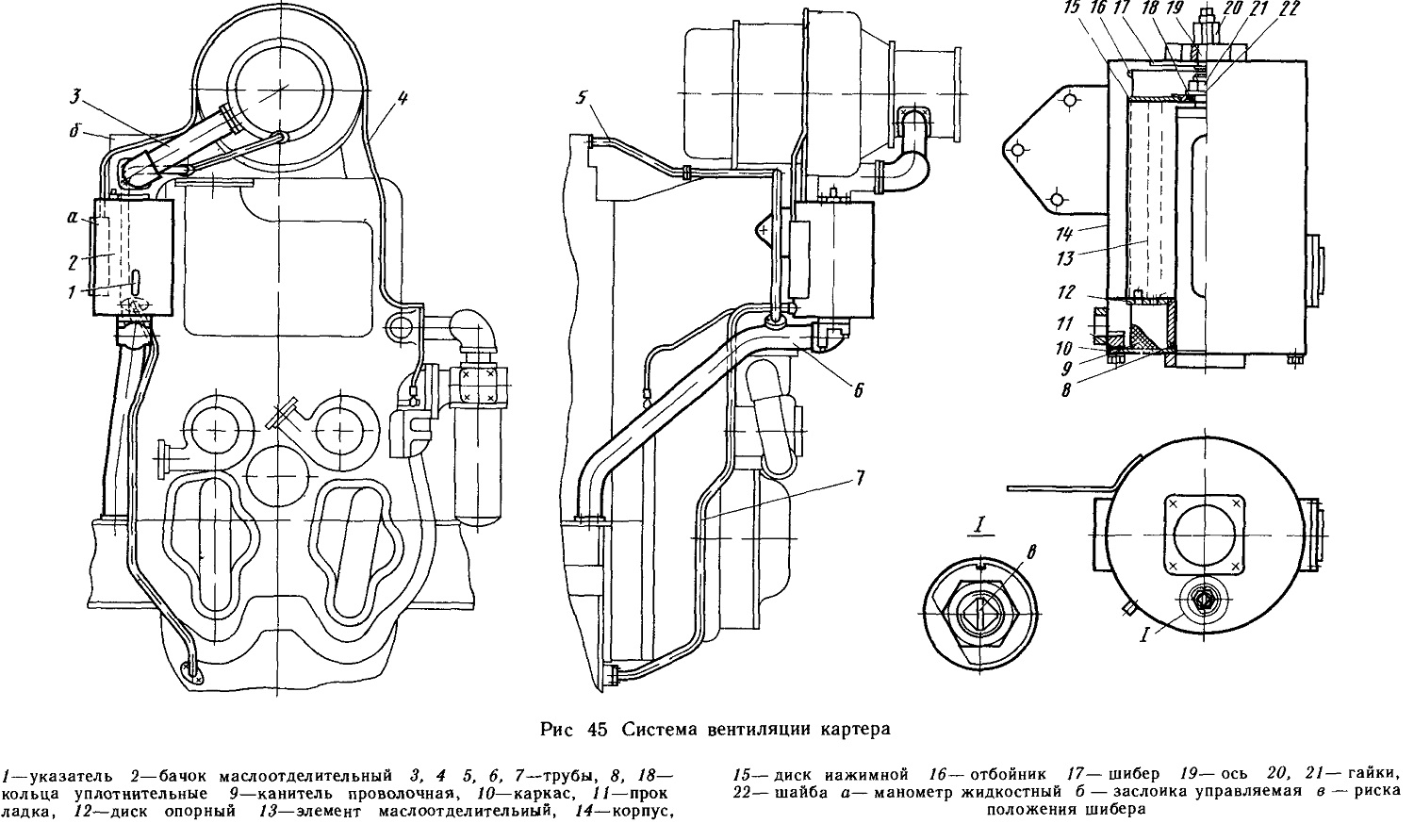

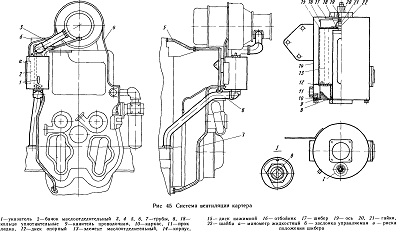

Рис 45 Система вентиляции картера
