ГИДРОХОДОУМЕНЬШИТЕЛЬ ТРАКТОРОВ МТЗ-100, МТЗ-102

Гидроходоуменьшитель предназначен для обеспечения использования тракторов МТЗ-100 и МТЗ-102 на сельскохозяйственных, а также строительно-дорожных работах с машинами, требующими «ползучих» технологических скоростей движения.

Устройство и работа. С помощью гидроходоуменьшителя можно получать дополнительные пониженные диапазоны скоростей движения трактора и бесступенчато изменять скорости движения в пределах передачи пониженных диапазонов.

Механическая часть ходоуменьшителя, включаемая в кинематическую цепь трансмиссии трактора, необходима для увеличения передаточного числа. При этом на передачах первого, второго диапазонов заднего и первого и третьего диапазонов переднего хода направление движения изменяется на обратное, а скорость снижается.

Для бесступенчатого повышения (понижения) скорости используют особенность дифференциального механизма механической части изменять передаточное число пропорционально частоте вращения промежуточного элемента, чего добиваются регулированием момента под-тормаживания.

Основная сборочная единица гидроходоуменьшителя — дифференциальный механизм, состоящий из солнечной шестерни 21 (рис. 139), водила 22, трех сателлитов 6, установленных на осях 14 и коронной шестерни 23..

В механическую часть входят промежуточная пара, состоящая из вала-шестерни 17, на котором установлен дифференциальный механизм, и промежуточной шестерни 11, размещенной на оси 12, а также зубчатой пары привода насоса, включающей в себя наружный венец коронной шестерни и вал-шестерню 24.

Солнечная шестерня установлена на валу-шестерне 17, сателлиты 6 —на осях 14, коронная шестерня 23 — на ступице водила, вал-шестерня 17—в корпусе. Промежуточная шестерня 11 установлена на оси 12, вал-шестерня 24 привода насоса—в корпусе.

Крутящий момент от дизеля передается через шестерню 13 (см. рис. 40) коробки передач, находящуюся в постоянном зацеплении с дополнительным венцом солнечной шестерни 21 (см. рис. 139), дифференциальный механизм ходоуменьшителя, зубчатый венец вала-шестерни 17, промежуточную шестерню 11 и на шестерню 12 (см. рис. 40). С помощью последней включают или выключают гидроходоуменьши-тель, вводя ее в зацепление с зубчатым венцом шестерни 11 (см. рис. 139).

Нижнее положение тяги 7—гидроходоуменьшитель включен, верхнее — гидроходоуменьшитель выключен. Вилка с валиком фиксируется шариком 30 с пружиной 29. Положение рычага 3 регулируют вилкой 5.

Гидравлическая система гидроходоуменьшителя включает в себя насос 31, дроссель 19 с предохранительным клапаном, маслозаборник 26 и маслопроводы 27 и 32. Насос, предназначенный для создания момента сопротивления вращению коронной шестерни 23, установлен на корпусе гидроходоуменьшителя и связан с валом-шестерней 24 привода насоса. Всасывающая магистраль насоса через трубопровод 27 соединена с масло-заборником 26, который необходим для забора масла из корпуса ходоуменьшителя и предохранения гидравлической системы от попадания в нее посторонних предметов. Нагнетательная полость насоса 31 через маслопровод 32 соединена с дросселем, регулирующим расход жидкости, подаваемой насосом, и предохраняющим гидросистему от перегрузки [от давления выше 14,7 МПа (150 кгс/см2)].

Расход жидкости изменяют регулированием щели между седлом 35, установленным в корпусе 34 дросселя, и штоком 36, поджимаемым давлением масла к торцу винта 38.

В штоке 36 предусмотрены осевые и радиальные сверления, предназначенные для предохранения насоса от перегрузок (перегрева) при закрытом дросселе.

Винтом 38, ввернутым в гайку 37, ограничивают ход штока 36. Гайка зафиксирована от проворачивания в крышке 39. Предохранение системы от перегрузок происходит автоматически за счет поднятия штока 36, винта 38, гайки 37 и сжатия пружины 40. Масло из дросселя сливают в картер коробки передач через отверстие в корпусе гидроходоуменьшителя. Управляют гидравлической системой гидроходоумень-шителя с помощью стержня 1 с рукояткой, выведенного в кабину и передающего вращение на винт дросселя через карданную муфту 8 и головку винта 2. При вращении рукоятки по ходу часовой стрелки скорость трактора увеличивается, против хода—уменьшается.

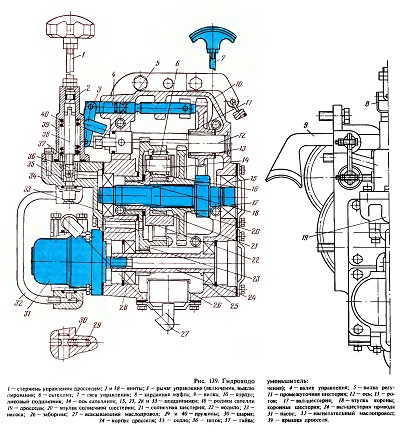

Рис. 139. Гидроходоуменьшитель
