МАЯТНИКОВОЕ ПРИЦЕПНОЕ УСТРОЙСТВО ТРАКТОРОВ МТЗ-100, МТЗ-102



Устройство предназначено для присоединения к трактору прицепных сельскохозяйственных машин. Оно состоит из опорного кронштейна 9 (рис. 145), продольной тяги 5, соединенной в передней части боковыми щеками 11 кронштейна с помощью оси 13 и пальца 12; поперечины б, прикрепленной к опорному кронштейну с помощью захватов 3. В проушины опорного кронштейна и боковин установлена ось 14, на которой расположены захваты. Для исключения выхода из зацепления при установке тяги 5 захваты фиксируют на поперечине болтом 4. Тягу 5 в горизонтальной плоскости устанавливают в одном из пяти положений пальцем 15, проходящим через отверстия в поперечине 6, тяге 5 и кронштейне 9.

На тягу маятникового прицепа допускается вертикальная нагрузка не более 5,88 кН (600 кгс).

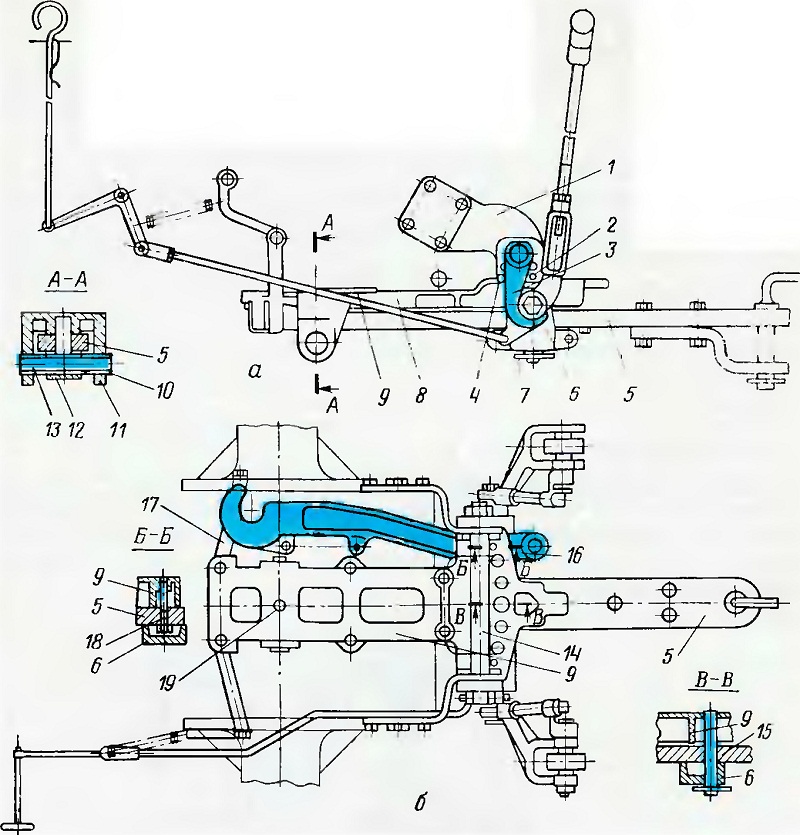

Рис. 145. Маятниковое прицепное устройство: а — вид сбоку; б — вид сверху; 1 — боковина; 2 и 19 — отверстия; 3 — захват; 4 и 18 — болты;
5 — тяга; 6 — поперечина; 7 и 10 — шплинты; 8 — плита;  9 — кронштейн; 11 — щека; 12 и 15 — пальцы; 13 и 14 — оси; 16 — крюк; 17 — поддерживающая пластина.
