ЗВУКОВОЙ СИГНАЛ СЗ11 ТРАКТОРОВ МТЗ-100, МТЗ-102
Звуковой безрупорный сигнал СЗ11 с электромагнитной вибрационной
системой состоит из корпуса I (рис. 119), электромагнита 8 с сердечником
цилиндрической формы, контактной системы (преры-вателя) 4, мембраны 3 с
якорем 5 и резонатором 6 и крышки 7. Сигнал прикреплен с помощью
рессорной подвески 10 к корпусу гидроусилителя руля.
Включают сигнал кнопочным выключателем ВК-322, установленным на щитке
приборов. При включении сигнала якорь 5 электромагнита начинает
вибрировать, поскольку цепь тока в обмотке электромагнита 8 периодически
разрывается прерывателем 4. Вибрация якоря передается на мембрану 3 и
резонатор 6. В результате мембрана совершает быстрые колебательные
движения, что вызывает вибрацию резонатора и звучание сигнала.
Звуковой сигнал устанавливают на заводе-изготовителе, и, как правило, в
эксплуатации его регулировка не требуется. Качество звучания сигнала
можно изменять перемещением прерывателя относительно якоря с помощью
регулировочного винта II, расположенного на корпусе I с обратной
стороны.

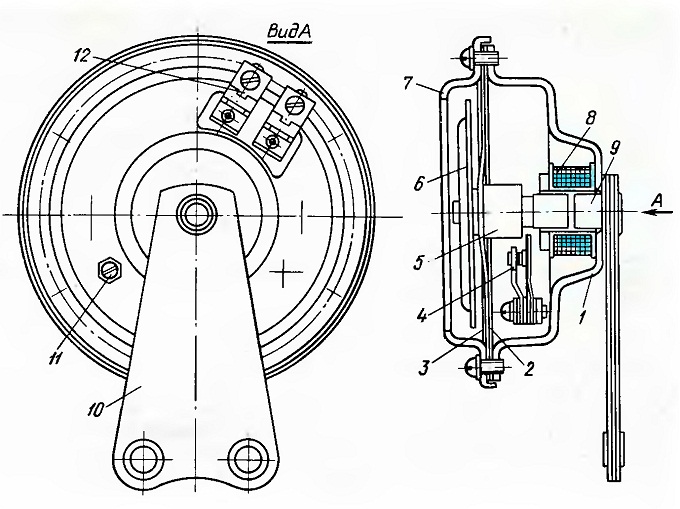

Рис. 119. Звуковой сигнал СЗ-11:
I — корпус; 2 — регулировочная прокладка; 3 — мембрана; 4 — прерыватель;
5 — якорь; 6 — резонатор;
7 — крышка; 8 — катушка электромагнита; 9 — сердечник электромагнита; 10
— рессорная подвеска;
11 — регулировочный винт; 12 — клемма.
