РАДИОПРИЕМНИК ТРАКТОРОВ МТЗ-100, МТЗ-102
По заказу потребителя трактор может быть укомплектован радиоприемником. Его
устанавливают в правом верхнем щитке, расположенном в крышке кабины.
Установка радиоприемника показана на рисунке 121.
Па передней стенке кабины (снаружи) установлено основание штыревой выдвижной
антенны 2 (рис. 122). Электрическая схема подключения радиоприемника
приведена на рисунке 123.

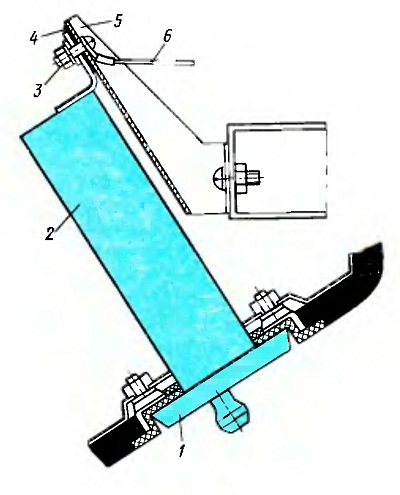

Рис. 121. Установка радиоприемника;
1 — щиток радиоприемника; 2 — радиоприемник; 3 — винт Мб X 18 и гайка
Мб; 4 — прокладка; 5 — кронштейн радиоприемника; б — провод

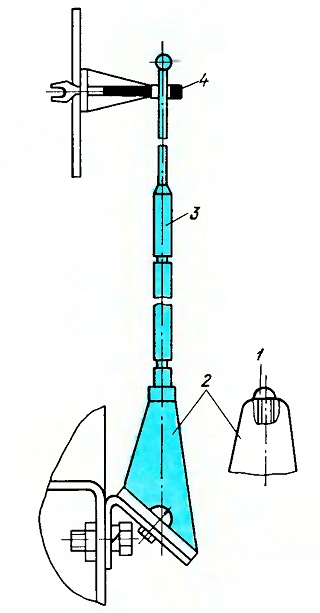

Рис. 122. Установка штыревой антенны: 1 —
пробка; 2 — основание антенны; 3 — антенна; 4 - кронштейн.

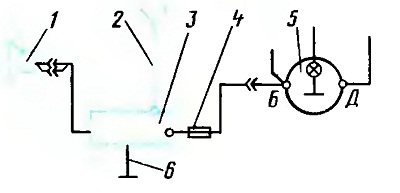

Рис. 123. Электрическая схема подключения
радиоприемника:
1 — громкоговоритель; 2 — штыревая антенна;
3 — радиоприемник; 4 — предохранитель; 5 — указатель уровня топлива; 6 —
провод «массы».
