Задние фонари на крыльях тракторов МТЗ-100, МТЗ-102

Задние фонари на крыльях тракторов МТЗ-100, МТЗ-102

На крыльях задних колес установлены комбинированные трехсекционные фонари 2 (см. рис. 117) 33.3716. На наружной секции указателя поворота имеется оранжевый рассеиватель. В ней установлена лампа А12-21-3, включаемая переключателем 43 (см. рис. 107). В средней и внутренней (к оси трактора) секциях расположен красный рассеиватель.

Во внутренней секции стоп-сигнала установлена лампа А12-21-3, включаемая выключателем ВК-415 при нажатии на педали тормозов, сигнализируя водителям идущего сзади транспорта о торможении трактора.

В средней секции габаритного огня установлена лампа АС 12-5. Включают габаритные огни центральным переключателем.

В процессе эксплуатации задних фонарей их обслуживание не требуется, но необходимо контролировать продолжительность непрерывного свечения. Включение стоп-сигнала более чем на 3 мин может привести к расплавлению рассеивателей. При длительных стоянках необходимо включать не основные тормоза, а стояночно-запасной тормоз.

Передние фонари тракторов МТЗ-100, МТЗ-102

На передней панели кабины с помощью кронштейнов установлены комбинированные двухсекционные фонари (рис. 118) 23.3712. В одной секции фонаря имеется белый рассеиватель (габаритного огня), в другой — оранжевый (указателя поворота). В секции габаритного огня установлена лампа А25-5, в секции поворота—А12-21-3.

Для получения прерывистого светового сигнала в электрическую цель ламп передних и задних указателей поворота включен реле-прерыватель 44 (см. рис. 107), установленный в корпусе щитка приборов. Переключатель 43 указателей поворота и контрольная лампа 47 с рассеивателем зеленого цвета расположены на щитке приборов.

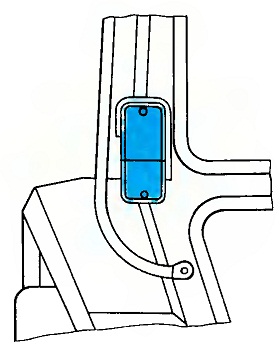

Рис. 118. Установка передних фонарей.

Фонарь освещения номерного знака тракторов МТЗ-100, МТЗ-102

На задней панели кабины установлен фонарь 38 с двумя лампами А12-5 для освещения номерного знака. Включается фонарь центральным переключателем.

Плафон кабины тракторов МТЗ-100, МТЗ-102

В кабине установлен плафон 111.3714 с лампой А12-21-3. Включается плафон встроенным в него же выключателем.

Лампа освещения приборов тракторов МТЗ-100, МТЗ-102

Контрольно-измерительные приборы освещаются двумя лампами А12-1, установленными в патронах ПП158, которые вставляют в специальные гнезда в нижней панели

щитка приборов. Тахоспидометр и указатель уровня топлива освещаются автономно лампами А12-1, установленными в патронах ПП158, которые расположены в гнезде корпусов приборов.
Включают лампы освещения приборов центральным переключателем.

Переносная лампа ПЛ64 тракторов МТЗ-100, МТЗ-102

Переносная лампа ПЛ64, снабженная проводом длиной 6 м, входит в индивидуальный комплект принадлежностей, прилагаемых к трактору. Штепсельная розетка 47К для ее включения установлена на задней панели аккумуляторного отсека слева от сиденья водителя и подключена непосредственно к аккумуляторной батарее, минуя выключатель «массы».

Световозвращатели тракторов МТЗ-100, МТЗ-102

Световозвращатели 4 (см. рис. 117) красного цвета установлены на брызговиках крыльев задних колес.
