Регулировка колеи тракторов МТЗ-100, МТЗ-102

Регулировка колеи тракторов МТЗ-100, МТЗ-102

Колею тракторов можно изменять по передним колесам от 1300 до 1850 мм (МТЗ-100) и от 1340 до 1910 мм (МТЗ-102), по задним — от 1400 до 2100 мм для шин 15,5—38 и от 1350 до 2100 мм для шин 11,2-42, что позволяет работать в междурядьях 0,45 м; 0,6 м; 0,7 м; 0,9 м и более.

Ширину колеи передних колес МТЗ-100 регулируют ступенчато в пределах от 1350 до 1750 мм (с интервалами в 100 мм при симметричном и 50 мм при асимметричном расположении колес относительно оси трактора) перемещением выдвижных кулаков (через 50 мм каждый). Размер колеи 1850 мм достигается за счет изменения

расположения опорных поверхностей дисков колес относительно ступиц (рис. 73).

Для установки требуемой колеи направляющих колес необходимо:

— затормозить задние колеса;

— поднять переднюю часть трактора до отрыва колес от грунта;

— ослабить болты и вынуть пальцы 11 (см. рис. 67) крепления выдвижных кулаков 3 в трубе передней оси У;

— отъединить рулевые тяги (см. рис. 68) от поворотных рычагов 7 (см. рис. 67) и изменить их длину;

— поочередно перемещать выдвижные кулаки 3 относительно балки 1 наполовину требуемого размера между исходной и вновь устанавливаемой колеей;

— при установке колеи 1400 мм и более трубы 9 (см. рис. 68) рулевых тяг обязательно заменить удлиненными, прикладываемыми в ЗИП;

— опустить трактор на колеса, проверить их сходимость, которая должна быть в пределах 4...8 мм.

Колею передних колес тракто-ра МТЗ-102 регулируют бес-ступенчато винтовым механизмом, расположенным на рукавах переднего моста (рис. 74), перемещая корпуса конических пар относительно рукавов переднего ведущего моста, а также изменением взаимного расположения диска и обода (рис. 75).

Для изменения колеи

трактора МТЗ-102 надо:

— затормозить задние колеса;

— поднять переднюю часть трактора;

— ослабить затяжку клиньев 3 (см. рис. 74), частично отвернув их гайки;

— установить штифт I (см. рис. 75) в положение, соответствующее выбранной колее (табл. 3).

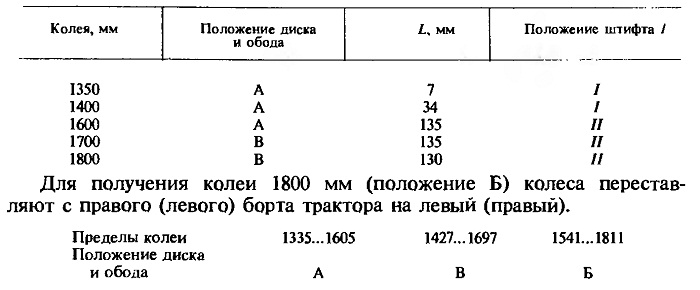

3. Рекомендуемые установка колеи

При перестановке штифта из положения I в положение И или наоборот вынимают шплинт и заворачивают болт 3, перемещая штифт внутрь стакана 2.

Колею задних колес регулируют бесступенчато, для чего необходимо:

— поднять заднюю часть трактора до отрыва колес от грунта;

— очистить поверхность полуоси от грязи;

— отвернуть болты 2 (см. рис. 72) и снять крышку 1 червяка 4;

— отвернуть на 4...6 оборотов болты 9, которыми крепится вкладыш;

— вращением червяка 4 переместить ступицу с колесом по полуоси, поочередно затянуть болты 9 крепления вкладыша 5, проверить отсутствие зависания на рейке полуосц червяка 4, затянуть болты 9;

— установить на место крышку 1 червяка 5.

Для колес с шинами 15,5-38 колею до 1600 мм регулируют без их перестановки.

Для получения колеи свыше 1600 мм колеса вместе со ступицами меняются местами, т. е. левое колесо устанавливается на правую сторону, а правое —на левую (рис. 76).

Направление вращения должно остаться прежним (по стрелке, указанной на боковине).

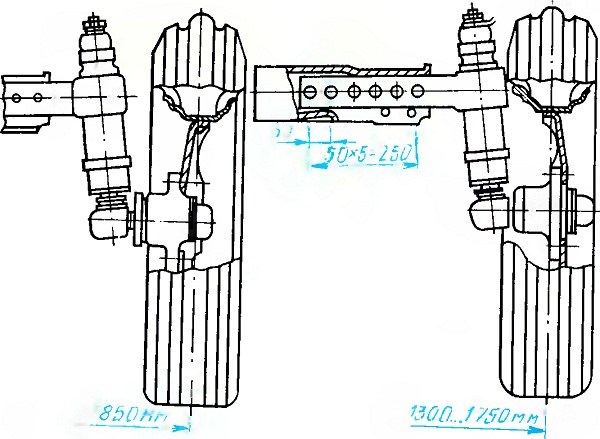

Рис. 73. Схема установки передних колес трактора МТЗ-100 на различную колею.

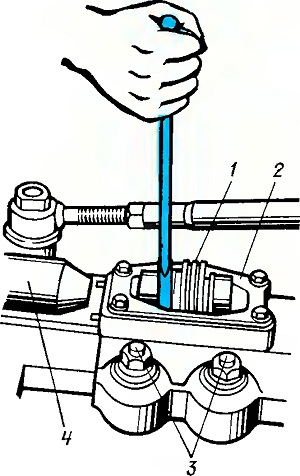

Рис. 74. Регулировка колеи трак-гора МТЗ-102:
1 — винт; 2 — прокладка; 3 — клинья. 4 — крышка (показана в снятом положении).

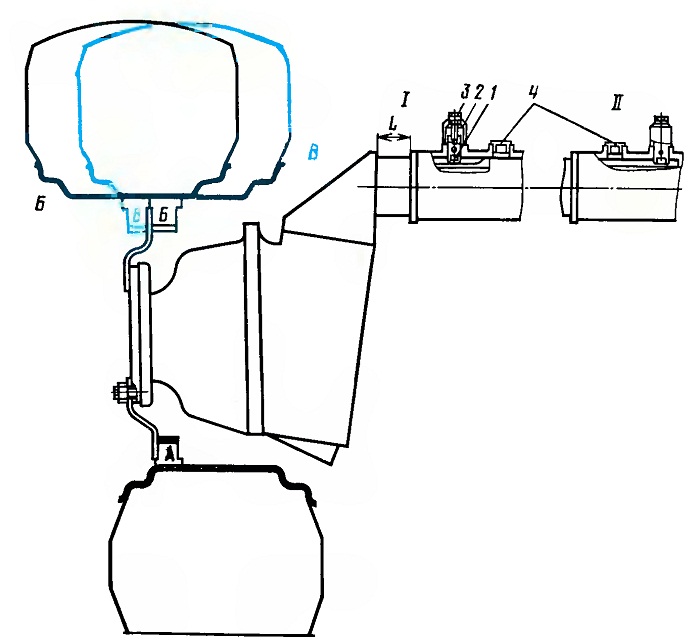

Рис. 75. Схема установки передних колес трактора MTЗ-102 на различную колею:
I — штифт; 2 — стакан; 3 — болт; 4 — заглушка; I и II — положения штифта I.

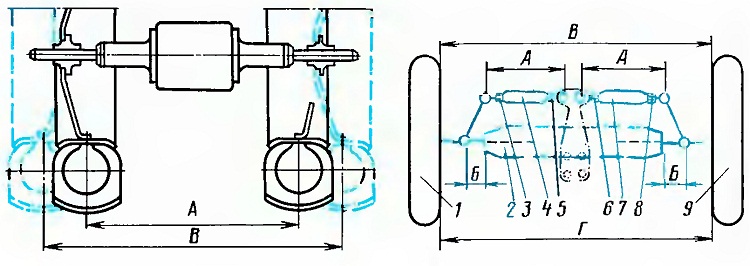

Рис. 76. Схема регулировки колеи задних колес:
размер А 1400... 1600 (для колес с шинами 15,5-38), 1350...1600 (для колее с шинами 11,2-42); размер В 1800...2100 (для колес с шинами 15,5-38 и 11,2-42).

Рис. 77. Схема регулировки сходимости направляющих колес трактора:
I и 9 — колеса трактора; 2 — передняя ось; 3, 5; 6 и 8 — контргайки; 4 и 7 — правая и левая трубы рулевых тяг.
