КОЛЕСА ТРАКТОРОВ МТЗ-100, МТЗ-102

На задних колесах тракторов МТЗ-100 и МТЗ-102 применены шины размером 15,5—38. В качестве резервных можно устанавливать шины 18,4Л34 или 16,9/В0.

Для снижения давления на почву и увеличения тягово-сцепных качеств и проходимости трактора при работе на переувлажненных

почвах и мелиорированных торфяниках предусмотрена установка спаренных задних колес с шинами 15,5—38, а для работы в узких междурядьях—11,2-42 (рис. 71). За счет спаренных колес увеличиваются габариты трактора по ширине, поэтому трактор с такими колесами не рекомендуется использовать на транспортных работах по дорогам с интенсивным движением.

На направляющих колесах трактора МТЗ-100 установлены шины размером 9-20, а МТЗ-102 — 11,2-20.

Ведущие колеса устанавливают на болтах 8 (рис. 72) ступиц 7 полуосей конечных передач заднего моста и крепят к ним гайками 3 (см. рис. 71) с конусным торцом.

Ступицы 7 (см. рис. 72) установлены на полуосях и закреплены с помощью болтов 9. От проворачивания относительно полу-

оси при передаче крутящего момента ступица удерживается шпонкой 12 и силой трения в контакте поверхностей полуоси и ступицы.

Червяк 4 находится в постоянном зацеплении с зубчатой гребенкой полуосей, вращением которого при отпущенных болтах 9 регулируют ширину колеи задних колес. При затянутых болтах 9 ступицы на полуосях зафиксированы червяком от осевых перемещений.

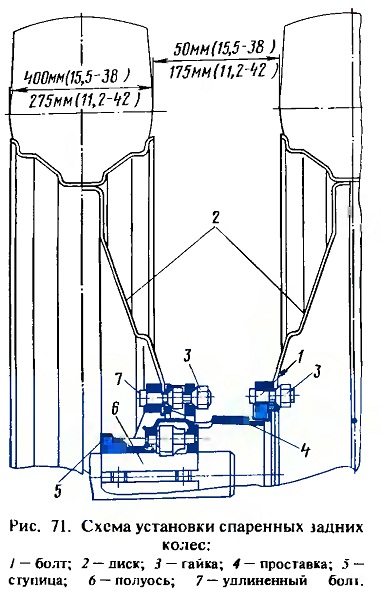

Рис. 71.

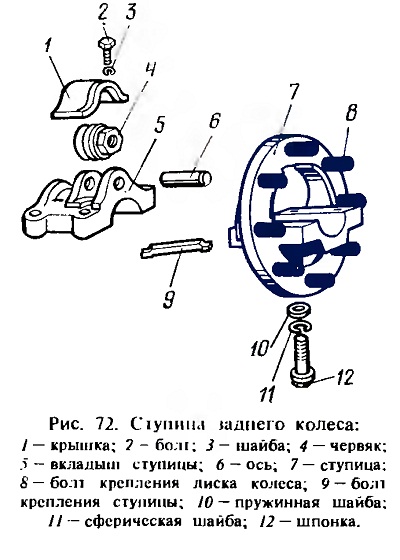

Рис. 72.
