На СШ T-16 установлен двухцилиндровый четырехтактный двигатель (дизель) Д-16 с воздушным охлаждением.

На двигателе Т-16 применен предкамерный способ смесеобразования. Предкамера образована полостью в головке цилиндров и специальной вставкой, запрессованной в головку. Объем предкамеры составляет около 35% общего объема камеры сгорания.

Двигатель состоит из кривошипно-шатунного механизма (КШМ), механизма газораспределения и систем питания, смазки, охлаждения и пуска.

Остовом двигателя Д-16 служит картер 29 (рис. 2) к передней части которого прикреплена алюминиевая крышка 12 распределительных шестерен. Люк распределительных шестерен закрыт крышкой 14 с маслозаливной горловиной и сапуном.

См. также - технические характеристики Т-16 двигателя.

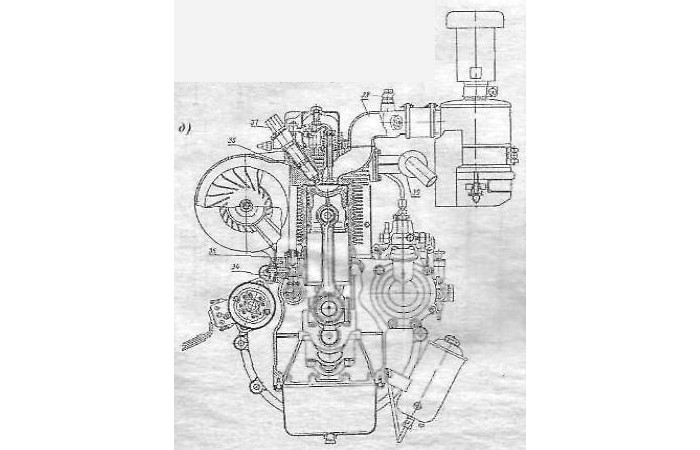

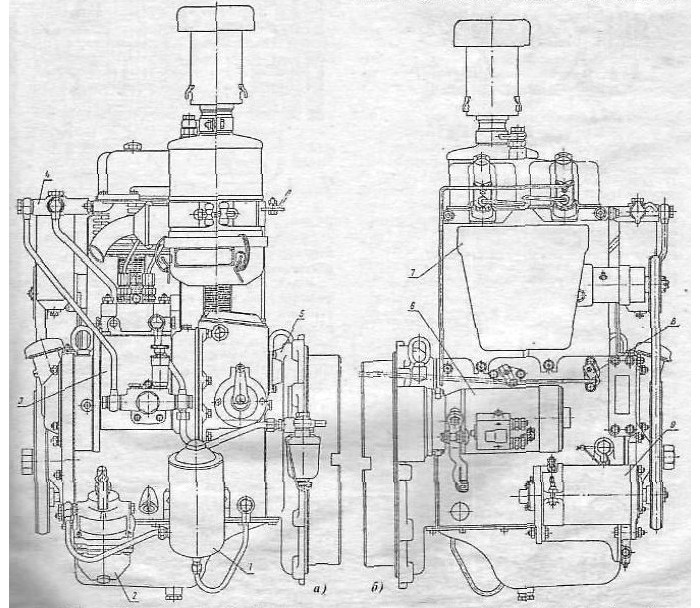

Рис. 2. Двигатель трактора Т-16 (Д-16):
(а — вид слева, б - вид справа, в - вид спереди, г - продольный разрез, д - поперечный разрез); 1 и 2 – масляные фильтры; 3 - топливный насос высокого давления; 4 - топливный фильтр; 5 - картер маховика; 6 стартер; 7 - корпус вентилятора; 8 - декомпрессионный механизм; 9 - генератор; 10 – редукционный клапан; 11 - вентилятор; 12 – крышка распределительных шестерен; 13 - шкив привода генератора и вентилятора; 14 - крышка; 15 - масляный насос; 16 – шестерня; 17 коленчатый вал; 18 - распределительный вал; 19 - шатун; 20 – цилиндр; 21 и 22 – маслосъемное и компрессионные кольца; 23 - поршень; 24 – дефлектор; 25 - головка цилиндра; 26 - крышка клапанов; 27 и 28 - впускной и выпускной клапаны; 29 - картер; 30 – маховик; 31 и 32 - крышка и вкладыш коренного подшипника; 33 - поддон; 34 - толкатель; 35 - штанга; 36 - предкамера; 37 – форсунка; 38 и 39 - впускной и выпускной коллекторы.

На выступающем спереди хвостовике коленчатого вала двигателя трактора Т-16 установлен отлитый заодно с противовесом шкив 13 привода вентилятора и генератора. Сзади к картеру двигателя присоединен кожух 5 маховика 30, на котором укреплен стартер 6. Слева на приливе картера установлен топливный насос 3 со всережимным регулятором.

В нижней части на картере размещены масляные фильтры 1 и 2, вверху на головке первого цилиндра укреплен топливный фильтр 4. К головкам цилиндров прикреплены впускной З8 и выпускной 39 коллекторы. Выпускной коллектор оборудован искрогасителем. Впускной коллектор соединен резиновым шлангом с воздухоочистителем, укрепленным на отдельном кронштейне. С правой стороны к картеру прикреплены вентилятор 11 системы охлаждения, заключенный в литой алюминиевый корпус 7, генератор 9 и механизм декомпрессии 8. На головках цилиндров специальными гайками закреплены форсунки 37, соединенные с топливным насосом трубками высокого давления. Снизу картер закрыт штампованным поддоном 33, имеющим сливное отверстие, закрытое пробкой.

В отверстия картера вставлены два оребренных чугунных цилиндра 20, на которых закреплены головки 25.

К картеру цилиндры прикреплены четырьмя шпильками с гайками, законтренными пластинчатыми замками.

В отверстия головок вставлены предкамеры 36. Сверху головки закрыты крышками 26.
В некоторых партиях двигателей изменен способ крепления цилиндров и головок. Кроме того, применяются головки, отлитые из алюминиевого сплава. Головки и цилиндры к картеру двигателя Т-16 прикреплены четырьмя анкерными шпильками, что увеличивает надежность соединений. Применение головки из алюминиевого сплава и изменение ее конструкции повысили экономичность работы двигателя и улучшили условия его охлаждения, поступления воздуха в цилиндр и отвода отработавших газов из цилиндра.

Около цилиндров размещена система дефлекторов 24 для придания необходимого направления воздушному потоку, создаваемому вентилятором.

В расточках картера и крышки 31 коренных подшипников помешены вкладыши 32. изготовленные из биметаллической лепты. В подшипниках, образованных вкладышами, вращается стальной коленчатый вал 17.

Шатуны 19 поршневыми пальцами соединены с алюминиевыми поршнями 23, в канавках которых установлено по три компрессионных 22 и по два маслосъемных 21 поршневых кольца. В каждой головке цилиндра размещены впускной 27 и выпускной 28 клапаны. На заднем конце коленчатого вала закреплены чугунный маховик с противовесом. На маховик напрессован зубчатый венец, в зацеплении с которым входит при пуске двигателя шестерня стартера. На переднем хвостовике коленчатого вала установлена шестерня 16, передающая вращение через промежуточную шестерню шестерням привоза распределительного вала, топливного и масляного насосов.

Распределительный вал 18 установлен в картере па двух шарикоподшипниках.
В нижней крышке передней опоры коленчатого вала смонтирован шестеренчатый масляный насос. На двигателе Д-16установлены пластинчато-щелевой фильтр 2 и фильтр 1 тонкой очистки масла, сверху закреплен топливный фильтр 4.
