Трактор Т-16. Самоходное шасси (трактор) Т-16



Трактора Т-16, Т-16 М и Т-16 МГ представляют собой универсальные четырехколесные тракторы малой мощности, предназначенные для выполнения, в агрегате с навесными и прицепными орудиями и механизмами различных работ в животноводстве, садоводстве и овощеводстве. Может использоваться для внутрихозяйственной перевозки всевозможных грузов. Шасси Т-16 может применяться в различных отраслях сельского хозяйства, хорошая маневренность шасси позволяет его использование в корабельных трюмах, в портах и на железнодорожных станциях; в агрегате с экскаватором может использоваться для рытья траншей, котлованов, работ в карьерах.

В отличие от обычных сельскохозяйственных тракторов, на самоходных шасси (СШ) двигатель и трансмиссия расположены сзади (рис. 1), а передняя часть представляет собой открытую трубчатую раму, предназначенную для установки навесных орудий. Такая конструкция обеспечивает хороший обзор междурядий и рабочих органов навесных орудий с рабочего места оператора. Центр тяжести СШ смещен в оси задних колес (ведущих), чем достигается надежное покрытие с поверхностью.


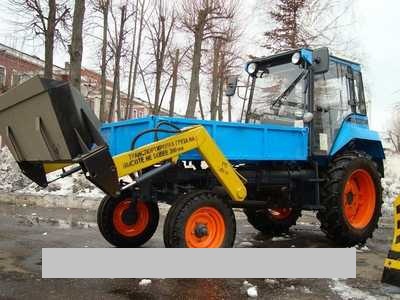

Рис. 1. Самоходное шасси Т-16.


Для привода механизмов навесных машин СШ оборудованы валами отбора мощности, для управления навесными орудиями служит гидравлическая система с двумя выносными силовыми цилиндрами. Для привода стационарных машин предусмотрено использование приводного шкива.

Агротехнический просвет трактора Т-16 обеспечивает возможность обработки виноградных и технических культур. Для работы в различных междурядьях предусмотрена возможность изменения ширины колеи передних и задних колес.

На самоходных шасси Т-16 устанавливаются двухцилиндровые, четырехтактные двигатели с воздушным охлаждением.

Основные отличительные особенности: у Т-16 дизель Д-16 (у Т-16 М и Т-16 МГ – Д-21А1); размер шин ведущих колес (в дюймах): у Т-16 – 9.50-32, шины направляющих колес: 6.50-16 повышенной грузоподъемности, самосвальной платформой грузоподъемностью 1000 кг.





Технические характеристики трактора Т-16





Наименование, параметр характеристики

Марка трактора

Т-16

Т-16М

Т-16МГ

Общие данные

Тип шасси

Самоходные, универсальные

Габаритные размеры, мм

длина

3820

3700

3700

ширина при наименьшей колее

1550

1550

1550

ширина при наибольшей колее

2000

2000

2035

высота

2600

2500

2500

База, мм

2500

2500

2500

Колея, мм

ведущих колес

1264, 1358, 1563, 1750

направляющих колес

1280, 1410, 1540, 1800

Дорожный просвет, мм

560

Масса шасси с жестким каркасом (без грузовой платформы) эксплуатационная, кг

1250

1810

1795

Расчетные скорости движения, км

на первой передаче

3,72

5,51

5,51

на шестой передаче

19,6

23,17

23,17

Расчетные тяговые усилия, кН

на первой передаче

8,20

6,91

6,91

на шестой передаче

1,00

3,41

3,41

Характеристика двигателя Д-16

Марка

Д-16

Д-21А1

Д-21А1

Номинальная мощность, кВт

13,4

18,4

18,4

Номинальная частота вращения коленчатого вала, кВт

1750

1800

1800

Диаметр цилиндра, мм

95

105

105

Ход поршня, мм

120

120

120

Удельный расход топлива при эксплуатационной мощности, г/кВт*ч

272

253

253

Система охлаждения

воздушная

Система смазки

комбинированная

Система пуска

электростартер

Трансмиссия

Сцепление

Сухое, фрикционное, однодисковое, постоянно замкнутое

Коробка передач

Механическая, четырехходовая с поперечным размещением валов, с прямозубыми шестернями

Главная передача

Цилиндрическая, прямозубая

Дифференциал

Конический, двухсателлитный

Техническая характеристика трактора Т-16 - Ходовая часть

Размер шин колес, дюймы

передних

6.00-16

6.00-16

6.50-16

задних

8.00-32

9.50-32

9.50-32

Давление воздуха в шинах, МПа

передних

0,23-0,25

0,14-0,34

0,14-0,31

задних

0,11-0,12

0,10-0,20

0,10-0,20

Системы управления

Тормозы

Ленточные, сухие, простого действия, с механическим приводом

Управление тормозами

Двумя педалями

Рулевое управление

Механическое

Гидрообъемные

Характеристика Т-16 - Электрооборудование

Генератор

Г-80, постоянного тока

136.3701, переменного тока

466.3701, переменного тока

Аккумуляторная батарея

6СТ-68ЭМ

3СТ-150 (2 шт.)

3СТ-155 (2 шт.)

Стартер

СТ-204

СТ-222

СТ-222А

Реле-регулятор

РР-81

-

-

Рабочее и дополнительное оборудование

Гидравлическая система

насос

НШ-10

НШ-10Е-Л-3

А-25х3

рабочее давление, МПа

10

10

10

распределитель

Золотниковый (2 шт.)

силовой цилиндр

Двухстороннего действия (2 шт.)

Частота вращения основного ВОМ, мин-1

533

540

540

Дополнительный ВОМ (синхронный)

Привод от вала левого ведущего колеса и от вторичного вала коробки передач

Количество грузов (на передний мост)

2

2

2

Масса грузов, кг.

2х20

2х20

2х20

Приводной шкив

привод

От хвостовика полунезависимого ВОМ в зоне рамы

частота вращения, мин^-1

985

540

540
