9.4.22. Регулировка установки силового агрегата трактора Т-150К



Регулировку установки силового агрегата производите в следующем порядке:

закрепите амортизаторы 5 (рис. 177) на передней 6 н задней 8 опорах силового агрегата. При этом положение кронштейна 11 должно быть таким, чтобы бонка-метка 9 находилась с левой стороны (по ходу трактора);

установите сиговой агрегат на все опоры и затяните болты 10 и 15 зад. ней и боковых опор. В зазор между опорными кронштейнами 4 и верхней полкой рамы 2 установите регулировочные прокладки 1 (набор прокладок должен превышать величину зазора на 1,5—2 мм) и закрепите болтами 3. Если же после затяжки задней и боковых опор окажется, что зазора между кронштейном 4 и верхней полкой рамы 2 нет, отвинтите болты 15 и подложите прокладки между лапой 16 и колпаками 14 до появления видимого зазора между кронштейном и рамой, а затем повторите регулировку передней опоры, как указано выше.

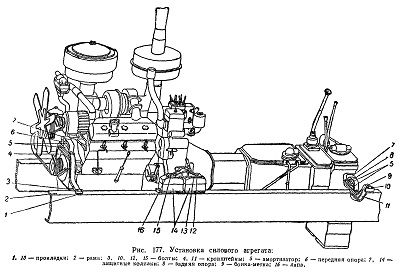

Рис. 177. Установка силового агрегата
