9.3.23. Смазка и замена накладок колесных тормозов трактора Т-150К
Для обеспечения надежной работы колесных тормозов своевременно про»
водите их техническое обслуживание. Для этого снимите барабаны 1 (рис.
66), вставив в резьбовые отверстия болты-съемники, которые установлены
на главной передаче;
промойте полости тормозов водой, смажьте сопрягаемые поверхности
разжимных кулаков и осей колодок тонким слоем солидола. Следите, чтобы
смазка не попадала на накладки колодок.
проверяйте затяжку гаек крепления кронштейнов
разжимных кулаков и осей колодок, действие стяжной пружины. Если в
расторможенном состоянии пружина не возвращает колодки в исходное
положение, устраните причину заклинивания колодок и замените слабую
пружину;
проверьте состояние фрикционных накладок. Если расстояние от рабочей
поверхности накладок до головок винтов меньше 0,5 мм, замените накладки.
Для этого, не снимая колесный редуктор с трактора, выньте пружину 11,
чеку
3 и стяжку 4 осей колодок Проверните колесный редуктор так, чтобы одна
из шпилек крепления колеса оказалась против середины колодки. Подвиньте
колодку 12 к шпильке крепления колеса, проверните ее на оси 2 и снимите
Если вследствие коррозии снять колодку с оси невозможно, выньте ее
вместе с осью. В этом случае ось должна находиться против выемки на
картере колесного редуктора.
При установке новых накладок в неизношенном барабане размер должен быть
диам 460 мм (рис. 124). Если барабан растачивали при ремонте, радиус
колодок должен быть соответственно равным радиусу барабана. После замены
фрикционных накладок или при ремонте, связанном с нарушением установки
осей тормозных колодок, произведите полную регулировку тормозов.

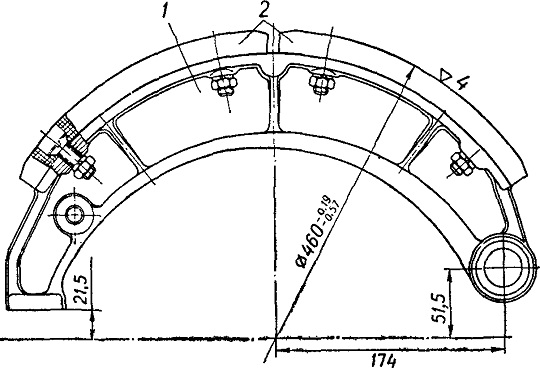

Рис. 124. Колодка тормоза:
1 — колодка; 2 — накладка.
