Монтаж и демонтаж шин трактора Т-150К

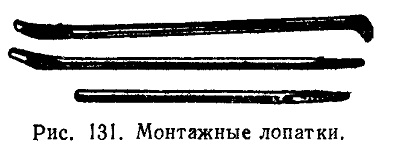

Монтаж и демонтаж шин производится двумя операторами с помощью трех монтажных лопаток (рис. 131). Монтажная лопатка 1 представляет собой рычаг, один конец которого выполнен в виде вилки для снятия бортов покрышки с- посадочных полок обода, а другой — гладкий изогнутый, профиль которого служит непосредственно для монтажа и демонтажа.

Монтажная лопатка 2 имеет один плоский прямой конец для снятия бортов покрышки с посадочных полок обода в паре с вилочным кондом лопатки 1; другой конец представляет собой изогнутый профиль со специальным носиком, который обеспечивает надежный захват за закраину обода при монтаже и демонтаже шин.

Монтажная лопатка 3 — малая. Один конец ее — плоский прямой, а другой — представляет собой торцовый ключ для запорного винта домкрата и служит его рычагом.

Монтаж шин на колесо. При монтаже шин на колесо обратите внимание, чтобы при установке собранного колеса направление вращения его при движении трактора вперед совпало со стрелкой на покрышке. Помните, что при монтаже и демонтаже заведение борта, покрышки возможно только в случае, когда диаметрально противоположная часть ее относительно направляемого борта утоплена в монтажный ручей обода.

Монтаж шин на колесо производите в следующем порядке!

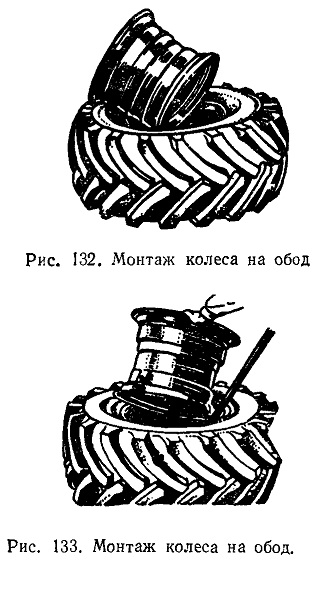

Перед монтажом шины на обод пересыпьте внутреннюю полость покрышки тальком. На ровную площадку положите покрышку, на нее установите колесо вниз закраиной, расположенной со стороны вентильного отверстия, а вентильное отверстие установите в противоположной стороне заводимой части колеса (рис. 132). Вставьте лопатку 1 между верхним бортом покрышки и ободом так, чтобы гладкий изогнутый конец надежно захватывал ее борт, действуя, как рычагом, заведите монтируемый борт за закраину обода (рис. 133). Эту операцию повторяйте несколько раз до тех- пор, пока монтаж обода не будет вызывать затруднений. Для облегчения дальнейшего монтажа пользуйтесь лопаткой 2. Вставьте ее между бортом покрышки и ободом и отожмите обод вверх, другую лопатку вставьте как можно ближе к заведенному борту покрышки и повторите предыдущую операцию. Постепенно продвигаясь по окружности обода, повторяйте эту операцию несколько раз, пока закраина обода не войдет в полость покрышки.



Поставьте колесо вертикально. Отожмите обод так, чтобы полностью освободилась полость покрышки и, взяв камеру со стороны вентиля, заведите ее в полость. Вставьте вентиль в отверстие и наденьте камеру на обод (рис. 134). Подайте колесо внутрь покрышки н подкачайте камеру, чтобы исключить выпадение вентиля и возможность защемления камеры между бортами покрышки и ободом.

Положите колесо на пол. В противоположной стороне от вентиля вставьте обе монтажные лопатки 1 и 2 на расстоянии 250—300 мм одна от другой, чтобы они надежно захватывали закраину обода и, нажимая лопатки вниз, заведите борт покрышки за закраину обода (рис. 135). Придерживая лопатку 1 в таком положении, отступите от иее на 50—100 мм, вставьте лопатку 2 так, чтобы она захватила за закраину обода, и нажимая лопаткой вниз, заведите борт покрышки за закраину обода. Чтобы облегчить монтаж, следует одновременно нажимать ногой на покрышку, а заправленную часть ее борта утопить в монтажный ручей обода (рис. 136).

Монтаж заканчивайте у вентиля одновременно двумя лопатками (рис. 137).

Накачайте шину до полной посадки бортов покрышки на конические полки обода, а затем установите в ней рекомендуемое давление.
