4.14. РУЛЕВОЕ УПРАВЛЕНИЕ ТРАКТОРА Т-150К

Клапан расхода рулевого управления трактора Т-150К

Клапан расхода (рис 76) обеспечивает подачу постоянного количества рабочей жидкости к распределителю рулевого механизма независимо от частоты вращения коленчатого вала дизеля. Клапан расхода установлен
на заднем правом кронштейне кабины. Он состоит из подпружиненного золотника, перемещающегося в осевом направлении в корпусе 1. На боковой поверхности золотника имеется четыре сливных отверстия, а в донышке — отверстие В малого диаметра, которое создает сопротивление протеканию жидкости. Поэтому давление в полости А перед отверстием больше, чем в полости Д за ним. Сила избыточного давления перемещает золотник 8 до уравновешивания этой силы пружиной 9. При этом сливные отверстия Б в золотнике сообщаются со сливной канавкой Г в корпусе и избыточная жидкость направляется на слив в бак.

В одном корпусе с клапаном расхода находится предохранительный клапан, предназначенный для предохранения системы от разрушений при чрезмерном увеличении давления. Он состоит из шарикового клапана 16, седла 15, пружины 6 и регулировочного винта 4.

Рулевой механизм служит для управления поворотом трактора при помощи изменения направления потока масла к гидравлическим цилиндрам поворота. Изменение направления потока масла осуществляется золотниковым распределителем.

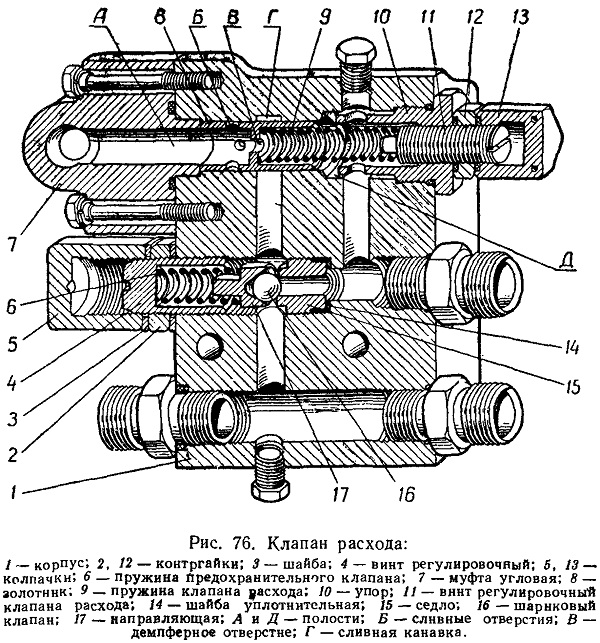

Рис. 76. Клапан расхода:
