4.11. РАМА ТРАКТОРА Т-150К
Рама служит остовом трактора и предназначена для монтажа на ней всех
узлов и агрегатов.
Рама (рис. 72) трактора швеллерная, состоит из двух полурам — передней и
задней, соединенных между собой вертикальными и горизонтальными
шарнирами.
Вертикальный шарнир служит для поворота трактора, горизонтальный — для
приспособления колес к рельефу грунта и разгрузки рамы от дополнительных
скручивающих усилий.
Вокруг осей 1 вертикального шарнира происходит взаимный поворот полурам
на 0,51 рад (30°) вправо и влево в горизонтальной плоскости. Вокруг
трубы 4 горизонтального шарнира полурамы могут поворачиваться в
вертикальной плоскости на 0,26 рад (15°) вверх и на 0,26 рад (15°) вниз.
Для блокировки шарниров рамы в корпусе 2 шарнира,
бугеле 3 горизонтального шарнира, кронштейне 12 следящей тяги и нижней
полке правого Переднего лонжерона сделаны отверстия 0 32 мм.

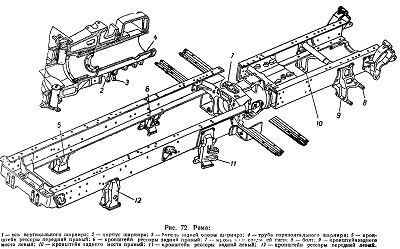

Рис. 72. Рама:
