4.14. РУЛЕВОЕ УПРАВЛЕНИЕ ТРАКТОРА Т-150К



Рулевое управление — гидромеханическое, служит для поворота трактора

путем изменения взаимного положения его полурам 6 горизонтальной плоскости, осуществляемого гидравлическими цилиндрами поворота.

Рулевое управление состоит из гидравлической и механической частей

(рис. 74): гидравлическая — служит для поворота полурам, механическая — для управления поворотом и осуществления обратной связи.

К гидравлической части относятся гидравлический насос 17, клапан 11 расхода, распределитель 13, запорный клапан 5, два цилиндра 19 и 20 поворота, бак 8 с заборным фильтром 10 и фильтром 9 на линии слива, а также

трубопроводы для соединения гидравлических узлов.

К механической части относятся рулевая колонка 6, червячная пара (червяк 3 и сектор 2) рулевого механизма и тяга 16 обратной связи.

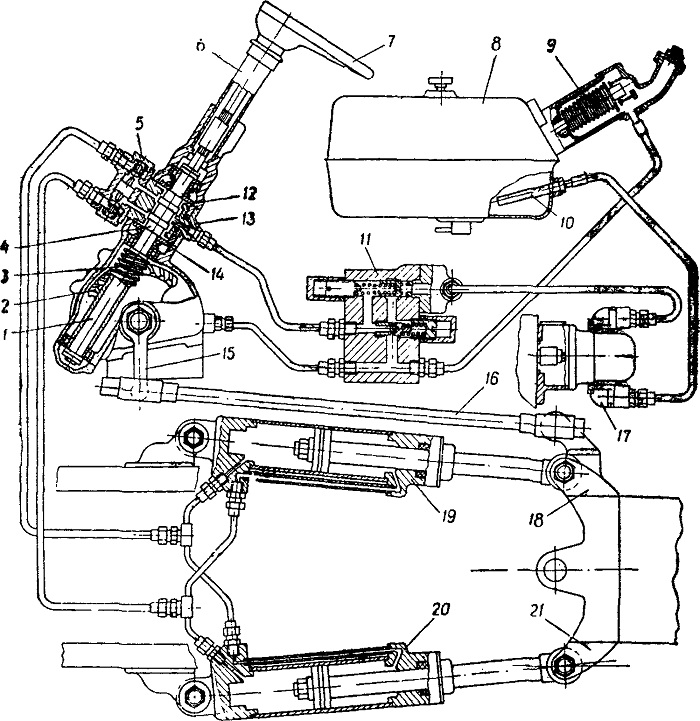

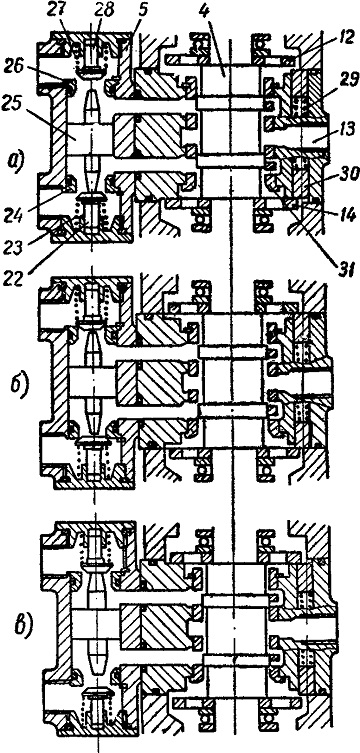

Рис. 74. Схема рулевого управление:
1— вал: 2 — сектор; 3 — червяк) 4 — золотник: 5 — запорный клапан; 6 — рулевая колонка; 7 — рулевое колесо; 8 — бак: 9 — фильтр линии слива; 10 — заборный фильтр

11 — клапан расхода; 12. 14— упорные шайбы; 13 — распределитель; 15 — сошка; 16 — тяга; 17—насос; 18,21 — поворотные рычаги рамы; 19, 20 — гидравлические цилиндры; 22, 28 - грибковые клапаны, 23, 27 - пружины клапанов; 24.
26 — седла; 25 — плунжер; 29— пружина; 30 —распорный плунжер; 31 — втулка золотника: а — поворот золотника и запорных клапанов влево; б — прямолинейное движение; в — поворот вправо.
