4.5. ГИДРАВЛИЧЕСКАЯ СИСТЕМА КОРОБКИ ПЕРЕДАЧ ТРАКТОРА Т-150К

Перепускной распределитель гидросистемы КП трактора Т-150К

Перепускной распределитель золотникового типа во время работы трактора постоянно поддерживает в системе рабочее давление 0,95—1,05 МПа (9,5—10,5 кгс/см2) независимо от числа оборотов дизеля и производительности насоса. Установлен он на верхней крышке корпуса коробки передач.

Перепускной распределитель состоит из корпуса 7 (рис. 58) с запрессованной в него втулкой 6 и подпружиненного перепускного клапана 5. Масло, подведенное к проточке А, через радиальное и осевое сверление в клапане 5 попадает под его торец, поднимает его, сжимая пружину 4, и образует масляную подушку под торцом клапана. Между большим цилиндрическим пояском приподнятого клапана 5 и кромкой проточки Б образуется щель для слива масла из проточки А. Величина щели автоматически изменяется. При увеличении потока масла, вызванного повышением производительности насоса при увеличении частоты вращения коленчатого вала, щель увеличивается, а при уменьшении потока масла — уменьшается. Этим обеспечивается поддержание я проточке А давления 1,0±0,05 МПа (10±0,5 кгс/см2), отрегулированного винтом 3.

Для предохранения системы от разрушения в случае залегания перепускного клапана 5 в корпусе 7 установлен шариковый предохранительный клапан 10, отрегулированный на давление 1,65—2,3 МПа (16,5—23 кгс/см2).

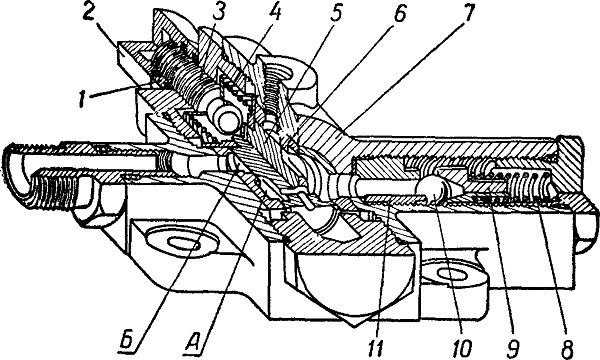

Рис. 58. Перепускной распределитель:
1 — контргайка; 2 — колпачок; 3—винт регулировочный; 4—пружина; 5—перепускной клапан; 6—втулка; 7—корпус; 8—пружина; 9— направляющая клапана; 10 — предохранительный клапан; 11— седло клапана; А и Б — проточки.
