4.5. ГИДРАВЛИЧЕСКАЯ СИСТЕМА КОРОБКИ ПЕРЕДАЧ ТРАКТОРА Т-150К

Гидроаккумулятор гидросистемы КП трактора Т-150К

Гидроаккумулятор (рис. 59). Пружинно-гидравлический аккумулятор емкостью 160 см3 в момент переключения поддерживает в выключаемой муфте давление 0,50—0,88 МПа (5,0—8,8 кгс/см2). Аккумулятор прикреплен к правой стенке корпуса коробки передач и сообщается через перебросные клапаны с гидроподжимными муфтами.
Гидроаккумулятор состоит из корпуса 1 с установленным в нем поршнем 2. Поршень поджат пружинами 3 и 4. При подаче к аккумулятору рабочей жидкости под давлением поршень перемещается, преодолевая усилие пружин, и аккумулятор заряжается.

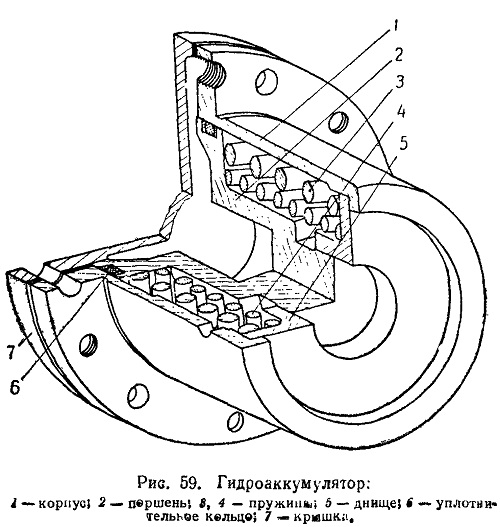

Рис. 59. Гидроаккумулятор:
