4.5. ГИДРАВЛИЧЕСКАЯ СИСТЕМА КОРОБКИ ПЕРЕДАЧ ТРАКТОРА Т-150К





Передача включения гидросистемы КП трактора Т-150К





 Золотник 24 (рис. 61) распределителя установлен в одном из четырех фиксированных положений. Насос 12 засасывает масло из корпуса раздаточной коробки и через фильтр 14 подает его к распределителю 23.







Золотник 24 распределителя направляет масло в соответствующую его положению кольцевую проточку и через связанное с ней сверление во вторичном валу 22 КП к одной из четырех гидроподжимных муфт 16, 17, 20 или 21 одного из трех диапазонов.

При включении первой передачи золотник направляет масло к муфте 20 этой передачи Масло сдвигает поршень 19, который зажимает фрикционные диски 18, и передача включается. Остальные муфты 16, 17 и 21 в это время сообщены со сливом. Одновременно клапан 8 (I и III передачи) под давлением масла перемещается и открывает проход для масла под клапан 10. Клапан 10, перемещаясь, открывает маслу путь к гидроаккумулятору 9 для зарядки.

Давление масла в гидроподжимных муфтах поддерживается перепускным распределителем 6. Под действием давления, развиваемого насосом, клапан распределителя открывается и масло идет на слив. При этом часть сливаемого масла поступает под торец вторичного вала 22 КП и по центральному сверлению в кем подается на смазку деталей коробки передач. Остальное масло направляется к предохранительному клапану 2 радиатора 3. В случае повышенной вязкости масла в зимнее время клапан 2 открывается и масло, минуя радиатор, сливается в бак 1. В теплое время года, когда температура масла повышается, а вязкость понижается, клапан 2 не открывается и масло перед сливом в бак 1 проходит через радиатор 3, где охлаждается. Из бака 1 масло поступает в корпус раздаточной коробки и к центральному сверлению ее первичного вала для смазки металлокерамической втулки и подшипников.

Переключение передачи. Для переключения передачи переводят золотник 24 в положение включения необходимой передачи. На рис. 61 показано положение узлов гидравлической системы КП при включении II передачи (перед этим была включена I передача). При этом масло через золотник, кольцевую проточку и сверление вала 22 направляется в гидроподжимную муфту 17 II передачи и включает эту передачу. Одновременно масло подастся под торец перебросного клапана 11 (II и IV передач) и, перемещая его, подводится под торец клапана 10 с противоположной стороны относительно торца при включении первой передачи. Пока давление масла, подводимого к включенной муфте, не превышает давления, создаваемого гидроаккумулятором, он, постепенно разряжаясь через дроссельное отверстие золотника, поддерживает давление в отключенной муфте. Этим создается перекрытие передач, что обеспечивает передачу мощности выключенной передачи до полного включения включаемой передачи. Когда давление во включаемой передаче превысит давление, создаваемое гидроаккумулятором, клапан 10 сдвигается и отсоединяет гидроаккумулятор от муфты выключенной передачи. Под действием разжимных пружин поршень этой передачи отходит от дисков и передача выключается полностью. Гидроаккумулятор соединяется с магистралью включенной передачи и заряжается.

Переключение остальных передач без разрыва потока мощности происходит аналогично. Золотник имеет четыре пары дроссельных отверстий, что позволяет производить переключение передач с перекрытием не только на смежную передачу, но и через одну или две внутри диапазона.

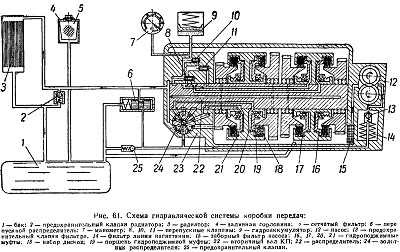

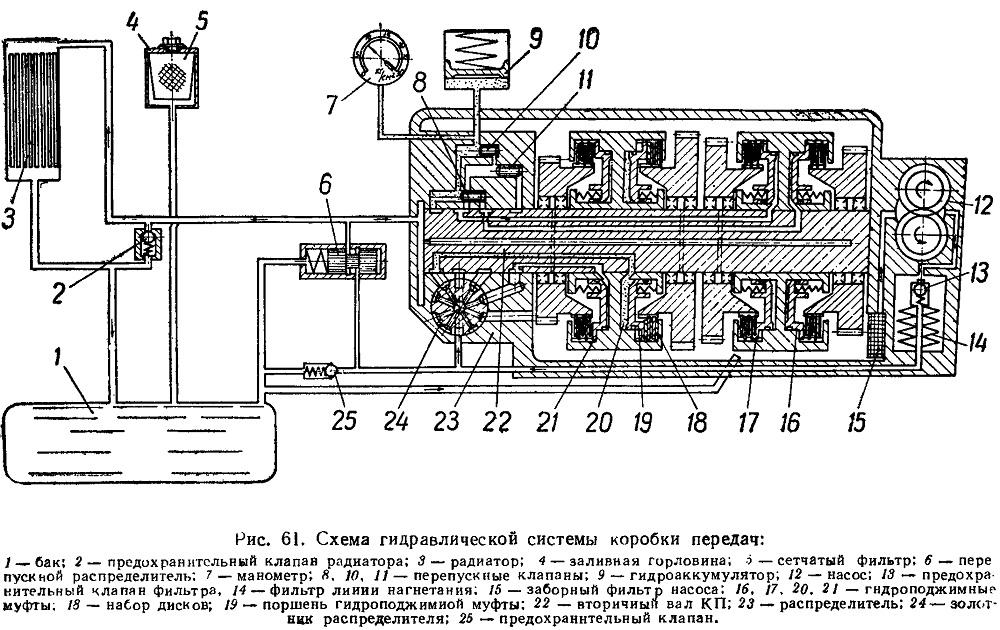

Рис. 61. Схема гидравлической системы коробки передач:
