4.8. КОЛЕСНЫЕ РЕДУКТОРЫ ТРАКТОРА Т-150К



Конечная передача предназначена для передач вращения от главной передачи моста к колесам трактора и преобразования крутящего момента. Она состоит из колесного редуктора планетарного типа с ведущей солнечной шестерней 12 (рис. 64), неподвижной эпициклической шестерней 10, ведомым водилом 1 и сателлитами 11. Водило 1, корпус 3 и картер 5 образуют ведомую часть конечной передачи, к которой крепится ведущее колесо и тормозной барабан. Солнечная шестерня 12 установлена на шлицах полуоси 7, которая соединена с полуосевой муфтой дифференциала

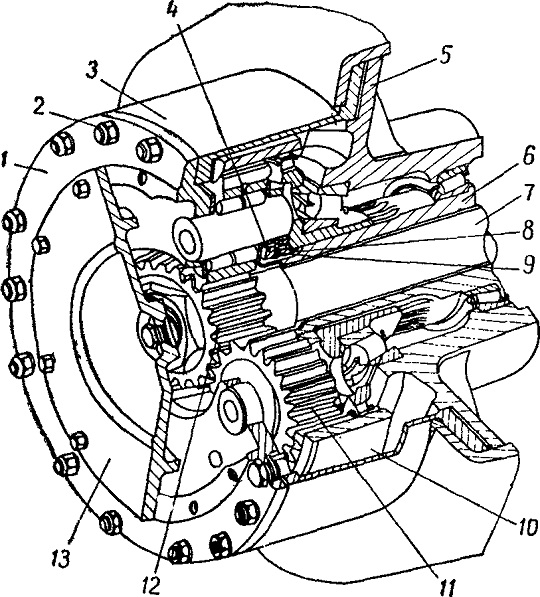

Рис. 64. Колесный редуктор:
1 — водило; 2 — гайка; 3 — корпус; 4 — контргайка; 5 — картер;
6 — ступица; 7 - полуось; 8 — гайка; 9 — стопорная шайба;
10—эпициклическая шестерня; 11—сателлит; 12—солнечная шестерня; 13 — крышка.
