4.6. КАРДАННАЯ ПЕРЕДАЧА ТРАКТОРА Т-150К



Карданная передача предназначена для передачи крутящего момента от валов раздаточной коробки к переднему и заднему мостам. Она состоит из кардана 1 (рис. 62) привода переднею моста, двух карданов 2 привода заднего моста и промежуточной опоры 3 Карданы 1 и 2 снабжены телескопическими шлицевыми соединениями, которые позволяют валам изменять длину при поворотах трактора, колебаниях подрессоренного переднего моста, а также при монтаже.

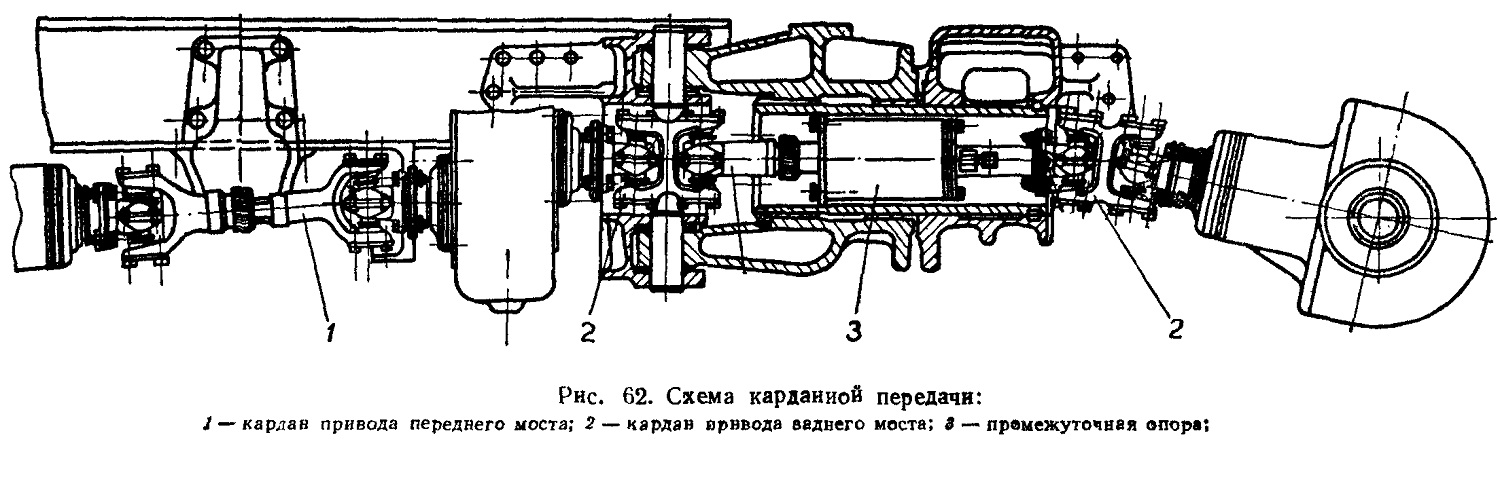

Рис. 62. Схема карданной передачи
