КОЛЕСНЫЙ ТОРМОЗ ТРАКТОРОВ Т-150 И Т-150К
На всех колесах трактора Т-150К установлены колодочные тормоза с
пневматическим приводом.
Разборка. Колесные тормоза разбирают на стенде ОР-6283 ГОСНИТИ. Он
состоит из рамы 5 (рис. 74), закрытой щитками. В верх-ней части рамы
смонтировано поворотное устройство 6, а в нижней размещены полки 8 для
хранения инструмента. Поворотное устройство может вращаться относительно
горизонтальной оси и фиксироваться через 90° в четырех положениях.
Управляют механизмами фиксатора при помощи ножной педали 1.
На поворотном устройстве закреплена наладка 3 с захватами 4 для
крепления тормоза. Захваты приводятся в движение при помощи маховика 2,
расположенного под наладкой. Наладка имеет четыре фиксируемых положения
(через 90°). Стенд компактный, его габаритные размеры 700 х 505 х 915
мм, масса стенда 75 кг.
В комплект стенда входят приспособления для установки уплотнительной
ленты (рис. 75) и для обжимки чеки (рис. 76).
Установив колесный тормоз на стенд, отсоединяют вилку штока
тормозной камеры от рычага тормоза и снимают
тормозную камеру. Снимают пружину колодок тормоза, чеки, стяжки, колодки
и шайбы; вынимают из пазов колодок сальниковые кольца; снимают
регулировочный рычаг тормоза, регулировочные шайбы и вынимают из щита
разжимной кулак тормоза; снимают с кулака войлочное кольцо и опорную
шайбу.
Снимают кронштейн тормозной камеры и вывертывают масленку из кронштейна.
Снимают накладки с колодки тормоза, предварительно отвернув гайки; сняв
шайбы и вынув винты, выпрессовывают палец оттяжной пружины.
Разбирают регулировочный рычаг тормоза: срубают заклепки, снимают крышки
корпуса, вывертывают из корпуса пробки фиксатора, вынимают пружину и
шарик; вывертывают из корпуса ось червяка, вынимают червяк, червячную
шестерню, заглушку и вывертывают пробки; выпрессовывают втулку из
корпуса рычага. Разбирают щит, снимая при этом оси колодок, шайбы,
уплотнительную ленту и обод.
При разборке тормозного барабана вывертывают болты крепления крышки,
снимают крышку, резиновую пробку и уплотнительную ленту.
Рис. 74. Стенд для разборки и сборки колесных
тормозов трактора Т-150К:
1— педаль; 2 — маховик; 3 — наладка; 4 — захват; 5 — рама; 6 _
поворотное устройство; 7 — фиксатор; 8 — полка для инструмента.

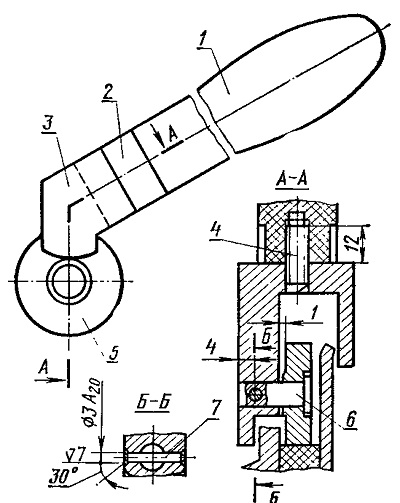

Рис. 75. Приспособление для установки
уплотнительной ленты:
1 — рукоятка; 2 — кольцо; 3 — вилка; 4 — шпилька; 5 — ролик; 6 - ось; 7
— штифт;

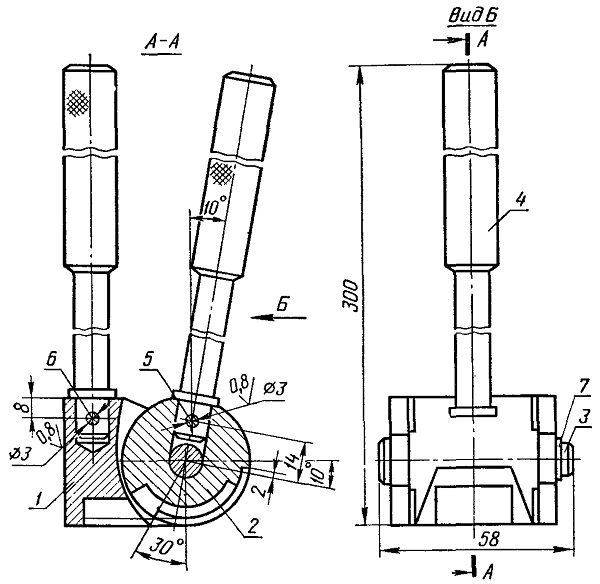

Рис. 76. Приспособление для обжимки чеки;
1 — прижим; 2 — ролик; 3 — ось; 4 — рукоятка; 5 и 6 — штифты; 7 кольцо.
