КОЛЕСА И ШИНЫ ТРАКТОРОВ Т-150 И Т-150К
На трактор Т-150К устанавливают четыре одинаковых дисковых колеса с
шинами низкого давления.
Колесо состоит из покрышки (размерность 530-610Р модели ФД-14), камеры с
воздушным вентилем и дискового колеса (размерность DW 18-24). Монтаж и
демонтаж шин выполняют на стенде (рис. 72).
В дисковом колесе допускается изгиб плоскости прилегания диска к
тормозному барабану не более 1,5 мм. При наличии сквозных трещин в
перемычках между отверстиями под болты колесо бракуют. Трещины в местах
сварки заваривают ручной электродуговой Сваркой, с предварительной их
разделкой. Износ поверхности под болты допускается до диаметра 24 мм.

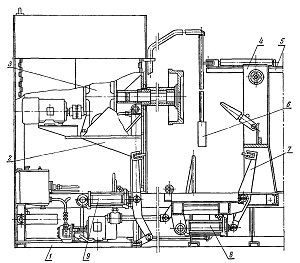

Рис. 72. Стенд для демонтажа и монтажа шин:
1 - рама; 2 — платформа; 3 — механизм подъема шин; 4 —
монтажно-демонтажный механизм; 5 — каретка; 6 — пульт управления; 7 —
механизм отрыва бортов шин от обода;
8 и 9 — гидроцилиндры.
