Обкатка редуктора ВОМ тракторов Т-150 и Т-150К

Отремонтированный редуктор ВОМ обкатывают на стенде, который состоит из плиты 1 (рис. 70), опоры 2

под электродвигатель 3 и опоры 6. Редуктор ВОМ устанавливают в направляющих опоры 6. Электродвигатель соединяют с редуктором муфтой 4, которую при обкатке закрывают защитным кожухом 5.

Перед установкой на стенд редуктор ВОМ заправляют маслом. Установленный на стенд редуктор закрепляют винтом 7.

Габаритные размеры стенда — 1200 х 3100 х 1000 мм, масса — 345 кг, мощность приводного двигателя — 5,5 кВт.

Редуктор ВОМ обкатывают 20 мин. В процессе обкатки ненормальные шумы и подтекание масла не допускаются.

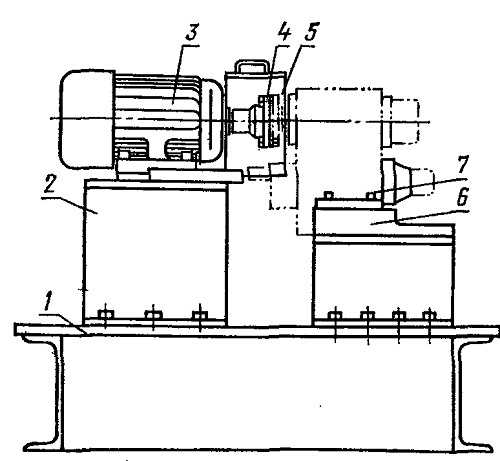

Рис. 70. Стенд для обкатки редуктора вала отбора мощности:
1- плита; 2 — опора под электродвигатель; 3 — электродвигатель; 4 — муфта; 5 — защитный кожух; 6 — опора; 7 — винт крепления редуктора.

Таблица 50. Сопряжения детален редуктора ВОМ
