Сборка коробки передач трактора Т-150К


Сборка гидроаккумулятора коробки передач трактора Т-150К

 Устанавливают в корпус днище, внутреннюю и наружную пружины, поршень с кольцом и уплотнительной прокладкой и прокладку. Проверяют легкость перемещения поршня. Поршень должен перемещаться в корпусе с поворотом от усилия руки без заедания. Устанавливают и закрепляют крышку гидроаккумулятора, предварительно сжав пружины усилием 6000 Н (600 кгс). Ввертывают в крышку пробку. После этого испытывают гидроаккумулятор на стенде КИ-4200. Для этого устанавливают на стенд гидронасос и соединяют его с гидросистемой стенда. Перед испытанием крышку гидроаккумулятора крепят тремя болтами Б АП-М10 х X 30 и шестью технологическими болтами. Болты должны быть затянуты равномерно. Устанавливают гидроаккумулятор на стенд и присоединяют к нему нагнетательный шланг стенда. Открывают дроссель 3
(рис. 43) гидросистемы стенда, устанавливают дросселем давление в нагнетательной магистрали 3 МПа (30 кгс/см2) и в течение 2 мин испытывают гидроаккумулятор на прочность.

Устанавливают дросселем стенда давление 1 МПа (10 кгс/см2). При этом просачивание масла из полости корпуса гидроаккумулятора в течение 3 мин не допускается. Два-три раза изменяют давление в нагнетательной магистрали от 0 до 1 МПа (10 кгс/см2). В этом случае поршень в корпусе гидроаккумулятора должен перемещаться без заедания.

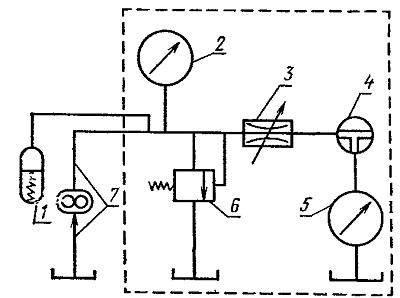

Рис. 43. Гидравлическая схема установки на стенд КИ-4200 гидроаккумулятора:
1 — гидроаккумулятор; 2 — манометр; 3— дроссель нагнетательной системы; 4 — трехходовой кран; 5 — счетчик ШЖУ-25; 6 — предохранительный клапан; 7 — маслопроводы.
