4.4. ГИДРООБЪЕМНЫЕ ТРАНСМИССИИ МИНИ-ТРАКТОРОВ

Задний ведущий мост микротрактора «Кейс»

На рис. 4.18 представлен внешний вид заднего ведущего моста микротрактора «Кейс» со вскрытой крышкой двухступенчатой коробки передач, совмещенной с главной передачей и трансмиссионным тормозом 6. К совмещенному картеру 12 заднего моста с двух сторон закреплены кожухи левой 1 и правой 7 полуосей, на концах которых расположены фланцы 8 крепления колес. Перед левой боковой стенкой картера 12 установлен гидромотор 2, выходной вал которого соединен с первичным валом коробки передач. На внутренних концах полуосей находятся полуосевые цилиндрические шестерни 9 и 11 с прямыми зубьями, входящими в зацепление с зубьями шестерен
4 и 5 коробки передач. Между шестернями 9 и 11 размещен механизм блокирования полуосей между собой. Переключение режимов работы гидрообменной трансмиссии (передач в коробке передач) осуществляется от механизма 3, который позволяет установить либо рабочий режим, вводя в зацепление шестерни 5 и 9, либо транспортный, вводя в зацепление шестерни 4 и 11. При замене масла опорожнение совмещенного картера производится через спускное отверстие, закрываемое пробкой 10.

Упрощенная (с одним гидромотором) принципиальная гидравлическая схема гидропривода с замкнутой циркуляцией жидкости и объемным регулированием приведена на рис. 4.19. Основой системы являются регулируемый насос 2 и нерегулируемый гидромотор 9. Насос и гидромотор — аксиально-поршневого типа. Насос 2 подает жидкость по магистральным трубопроводам 1 к гидромотору 9. Давление в магистрали слива поддерживается при помощи системы подпитки, состоящей из вспомогательного насоса 3, фильтра 5, переливного клапана 6 и обратных клапанов 7. Насос 3 забирает жидкость из гидробака 4. Давление в напорной магистрали ограничивается предохранительными клапанами 8. При реверсировании передачи магистраль слива становится напорной (и нао-оборот), поэтому устанавливаются по два обратных и два предохранительных клапана. Аксиально-поршневые гидромашины при передаче равной мощности по сравнению с другими гидромашинами отличаются наибольшей компактностью; их рабочие органы имеют малый момент инерции.

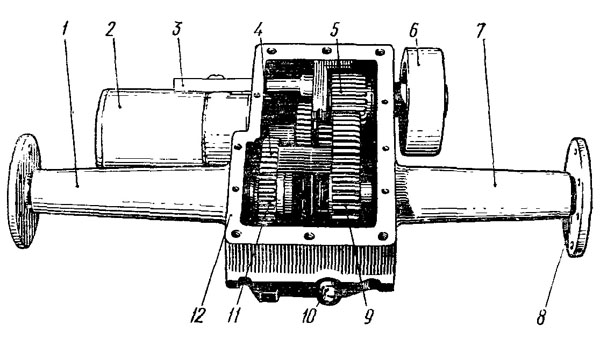

Рис. 4.18. Задний ведущий мост микротрактора «Кейс»

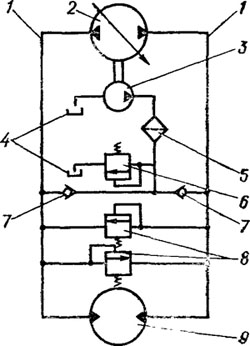

Рис. 4.19. Принципиальная гидравлическая схема гидропривода с замкнутой циркуляцией жидкости и объемным регулированием
