Трактор ДТ-175С. ТЯГОВО-СЦЕПН0Е УСТРОЙСТВО

Для агрегатирования с прицепными сельскохозяйственными орудиями на тракторе имеется тягово-сцепное устройство типа ТСУ-1Ж, состоящее из прицепной скобы, вилки и бугелей (рис. 75).

Прицепная скоба шарнирно соединена с вилкой с помощью пальца, расположенного по оси вилки, или жестко с помощью дополнительного пальца, устанавливаемого в запасное отверстие на переднем конце вилки. Жесткая установка вилки (о помощью двух пальцев) предусмотрена только при работе трактора с орудиями, приводящимися от ВОМ. Во всех остальных случаях с прицепными орудиями работают при шарнирном соединении вилки. Тягово-сцепное устройство устанавливают на тракторах как с навесным устройством, так и без него.

Устройство прикреплено к задним соединительным кронштейнам рамы с помощью бугелей, болтов и пальцев. Для исключения разъединения прицепной скобы с бугелем пальцы шплинтуют.

Сельскохозяйственные орудия соединяют с вилкой с помощью шкворня, который для фиксации в отверстии вилки снабжен автоматической защелкой. Для удобства использования шкворня к его головке приварен стержень, выполняющий роль рукоятки. Прицепная скоба выполнена определенной длины для распределения на ней равнорасположепных пяти отверстий, что позволяет установить сельскохозяйственные орудия в смещенном состоянии относительно продольной оси трактора в правую или левую сторону. Для буксировки двухосных прицепов предусмотрена установка тягового-сцепного устройства ТСУ-3, состоящего из буксирного крюка с защелкой и резиновым амортизатором двойного действия. Буксирный крюк установлен в корпус, который с помощью пальцев прикреплен к бугелю прицепного устройства. Для этого бугели необходимо установить на раме трактора вверх проушинами, т. е. поменять местами. Для исключения случаев разъединения защелку крюка зашплинтовывают. Для агрегатирования с сельскохозяйственными орудиями устанавливают автосцепку СА-2 (рис. 76), представляющую собой рамку, сваренную из двух квадратных труб, сменных пальцев, кронштейна-повысителя, щек и «собачки», которой с помощью пружины фиксируют соединение рамки с замком сельхозмашины. Управление автоматической сцепкой — из кабины трактора рукояткой через тросик.

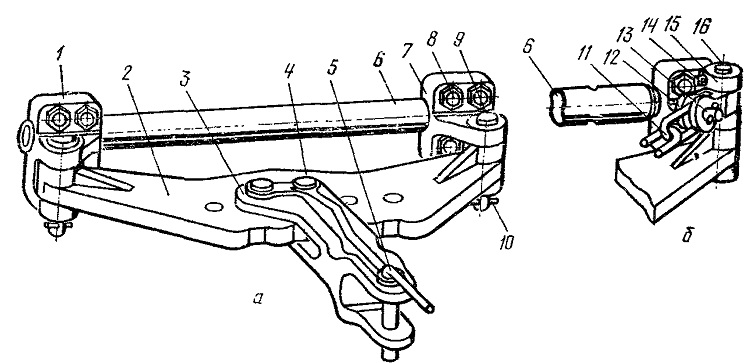

Рис. 75. Тягово-сцепное устройство: а — установка ТСУ-1Ж на тракторе без навесного устройства; б — установка ТСУ-1Ж на тракторе с навесным устройством; I — левый бугель; 2 — прицепная скоба; 3 — вилка; 4, 9, 13, 14 и 16—пальцы; 5 — шкворень; 6 — ось;
7 — правый бугель; 8 — болт крепления бугеля; 10 — шплинт; 11 — растяжка навесного устройства; 12 — серьга; 15 — втулка.


Рис. 76. Автоматическая сцепка:
1 — рукоятка; 2 — кронштейн-повыситель: 3 — «собачка»; 4 — рамка; 5 — палец; 6 — щека.
