Трактор ДТ-175С. РАБОЧЕЕ ОБОРУДОВАНИЕ
К рабочему оборудованию трактора относятся: гидросистема; заднее
навесное устройство; вал отбора мощности; тягово-сцепное устройство.
Рабочее оборудование предназначено для управления навесными,
полунавесными и прицепными машинами, погрузочными и разгрузочными
механизмами прицепов, для передачи вращательного движения рабочим
органам различных машин (например, для привода рабочих органов
кукурузоуборочных комбайнов и косилок).
Трактор ДТ-175С. ГИДРОСИСТЕМА
Трактор оборудован раздельно-агрегатной гидросистемой с гидроцилиндром
двухстороннего действия и гидроусилителем управления сцеплением.
В гидросистему (рис. 65) входят шестеренные насосы 7 (НШ10Е-3) и 10
(НШ50У-3), распределитель 3, основной гидроцилиндр 14, бак 1,
маслопроводы (2, 5, 8, 11) низкого и высокого (6, 9, 12) давления,
гидроусилитель 4 сцепления и наружные половинки быстросоединяемых муфт
13.

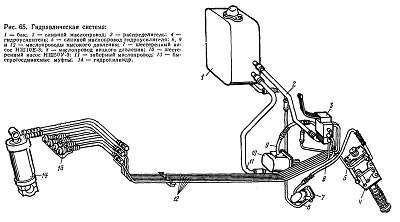

Рис. 65. Гидравлическая система:
1 — бак; 2 — сливной маслопровод; 3 — распределитель; 4 —
гидроусилитель; 5 — сливной маслопровод гидроусилителя; 6, 9 и 12 —
маслопроводы высокого давления; 7 — шестеренный насос НШ10Е-3; 8 —
маслопровод низкого давления; 10 — шестеренный насос НШ50У-3; 11 —
заборный маслопровод; 13 — быстросоединяемые муфты; 14 — гидроцилиндр.
