Трактор ДТ-175С. Маслопроводы и арматура гидросистемы

Маслопроводы и арматура. На тракторе применены маслопроводы низкого и высокого давления. Первые (см. рис. 65) соединяют бак с насосом и распределителем, вторые — распределитель с масляным насосом, гидроцилиндром и половинками быстро-соединяемых муфт.

Муфты предназначены для быстрого и легкого разъединения и соединения двух пар рукавов высокого давления в магистралях управления агрегатируемой с трактором машины, а также для предотвращения вытекания масла при разъединении рукавов.

Кронштейн с четырьмя половинками быстросоединяемых муфт установлен в задней части трактора. Для разъединения муфты необходимо сместить фиксатор 7 (рис. 70) влево, сжимая при этом пружину 6. Как только внутренняя кольцевая проточка фиксатора достигнет шариков 2, корпус 5 внутренней полумуфты под действием сжатых пружин 3 и 11 клапанов 1 и 10, выталкивая шарики в кольцевую проточку фиксатора, выйдет из сопряжения о наружной полумуфтой. Клапаны 1 и 10 в разъединенном положении муфты прижаты соответственно пружинами 3 и 11 к седлам корпусов 12 и 5 и поэтому запирают проход и препятствуют вытеканию масла. Для предотвращения загрязнения внутренних полостей в разъединенном положении на каждую из

половинок муфты устанавливают соответствующую заглушку 5 или 9. Для соединения полумуфт необходимо снять заглушки, сместить фиксатор 7 влево, ввести внутреннюю полумуфту в наружную до упора и отпустить фиксатор, который под действием пружины 6 займет исходное положение, вытеснит шарики 2 в гнезда и зафиксирует внутреннюю полумуфту. После соединения полумуфт заглушки 8 и 9 необходимо соединить между собой.

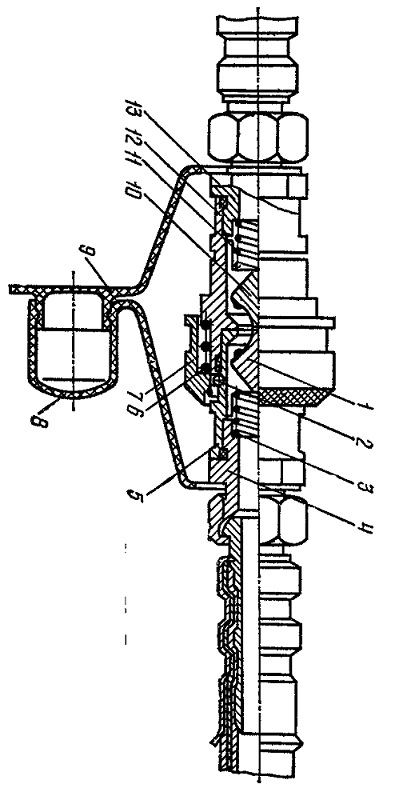

Рис. 70. Быстросоединяемая разрывная муфта:
1 — клапан внутренней полумуфты; 2 — шарик;
3 — пружина внутренней полумуфты; 4 к 13 — штуцера; 5 — корпус внутренней полумуфты; 6 — пружина; 7 — фиксатор; 8 и 9 — заглушки; 10 — клапан наружной полумуфты; 11 - пружина наружной полумуфты; 12 — корпус наружной полумуфты.
