РЕГУЛИРОВОЧНЫЕ РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА ДТ-75М.

Трактор ДТ-75М. Регулировка зазоров в механизмах газораспределения и декомпрессии



Инструмент, приспособления: ключ торцовый S = 27, ключи гаечные S = 10,12,14,17, ключ динамометрический, отвертка, пассатижи, рукоятка для проворачивания коленчатого вала, набор щупов.

Проверку и регулировку зазоров производите на холодном двигателе или через 15 минут после его остановки:

а) отсоедините тягу декомпрессора и снимите колпаки головок цилиндров;

б) проверьте затяжку гаек крепления стоек коромысел, момент затяжки гаек крепления '.головок цилиндров и при необходимости подтяните их;

в) включите с помощью ключа (за лыски валика) механизм декомпрессии;

г) наблюдая за коромыслами клапанов (рис. 69) четвертого цилиндра, проворачивайте коленчатый вал рукояткой до момента перекрытия клапанов в этом цилиндре (выпускной клапан еще не закрылся, а впускной только начал открываться);

д) выверните установочную шпильку (рис. 70) из картера маховика и вставьте ее ненарезанной частью в то же отверстие до упора в маховик;

е) нажимая на установочную шпильку, медленно проворачивайте коленчатый вал до тех пор, пока шпилька не войдет в отверстие на маховике. В этом положении маховика поршень первого цилиндра окажется в ВМТ такта сжатия;

ж) выключите механизм декомпрессии;

з) проверьте щупом зазор между стержнем клапана и бойком коромысла обоих клапанов первого цилиндра и при необходимости отрегулируйте. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,3 мм—с усилием.

Для регулирования зазора:

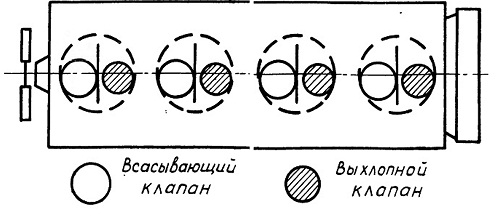

Рис. 69. Трактор ДТ-75М. Расположение двигателя

отверните контргайку регулировочного винта;

вставьте в зазор щуп толщиной 0,25 мм;

вверните или выверните отверткой регулировочный винт

до получения необходимого зазора, удерживая контргайку гаечным ключом;

— законтрите регулировочный винт контргайкой, удерживая его отверткой;

— проверьie щупом величину згзора, поворачивая рукой штангу толкателя, чтобы убедиться в отсутствии ее заедания;

и) отрегулируйте механизм декомпрессия для этого цилиндра:

— установите валик декомпрессора так, чтобы ось регулировочных винтов 9 (рис. 25) была вертикальна;

— отверните контргайку регулировочного винта и вывертывайте или ввертывайте его до тех пор, пока между клапаном и коромыслом будет установлен полный зазор (0,25—0,30 мм),

а затем вверните его на один оборот и законтрите;

к) вверните установочную шпильку в отверстие картера маховика;

л) последовательно отрегулируйте зазоры в каждом цилиндре, как указано выше, в порядке их работы (1—3—4—2). •

Для регулировки зазоров в клапанах и механизме декомпрессии следующего цилиндра проверните коленчатый вал в направлении вращения на 180°.

После регулировки зазоров пустите двигатель и прослушайте его работу. При появлении стука клапанов остановите двигатель и снова проверьте зазоры. При повторной проверке зазоры должны быть в пределах 0,2—0,35 мм;

м) установите колпаки головок цилиндров, следя за правильной установкой прокладок.

Трактор ДТ-75М. Регулировка клапанов системы смазки

Инструмент, приспособления: стенд для проверки узлов системы смазки, ключи гаечные S = 12,14,17,22,27,32,36, ключ торцовый S = 12, молоток, зубило, пассатижи, отвертка.

При понижении давления масла в главной масляной магистрали допускается при ТО № 3 производить подрегулировку

клапанов системы смазки. Регулировку клапанов производите на стенде на давление открытия: сливной клапан — 4,5—5,0 кгс/см2; редукционный клапан нагнетательной секции масляного насоса — 9,0—9,5 кгс/см2; предохранительный клапан радиаторной секции масляного насоса — 2,5—3,2 кгс/см2.

Регулировку сливного клапана, установленного в корпусе центрифуги, производите регулировочным винтом, редукционного и предохранительного клапанов масляного насоса — регулировочными шайбами. После регулировки клапанов проверьте на стенде производительность масляного насоса.
