ТРАКТОР ДТ-75М. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ - ЧАСТЬ 3

Силовая передача

Главная муфта сцепления .........Двухдисковая, постоянно-замкнутого типа

Карданная передача.............Вал с упругими втулками

Коробка передач............Механическая, семиступенчатая

Главная передача............Коническая зубчатая пара

Механизм поворота............Два одноступенчатых планетарных редуктора с ленточными тормозами



Тормоз остановочный............Два ленточных тормоза с твердыми колодками, расположенных в сухих отсеках заднего моста трактора

Конечная передача............Цилиндрическая зубчатая пара (на каждую гусеницу)

Рама и ходовая система

Рама трактора..........Сварная с лонжеронами замкнутого прямоугольного сечения

Подвеска трактора..........Балансирная, упругая, по две каретки с каждой стороны трактора

Натяжное устройство гусеницы.......... Коленчатая ось с пружинным амортизатором на каждую гусеницу, с ручной регулировкой


Гусеницы..........Две. Каждая гусеница состоит из 42 стальных литых звеньев, соединенных шарнирно стальными пальцами с головкой. Одно, 43-е звено добавляется в каждую, гусеницу на период первых 30 часов работы трактора с последующим ее снятием и хранением в индивидуальном комплекте. Ширина звена гусеницы 390 мм, шаг— 170 мм

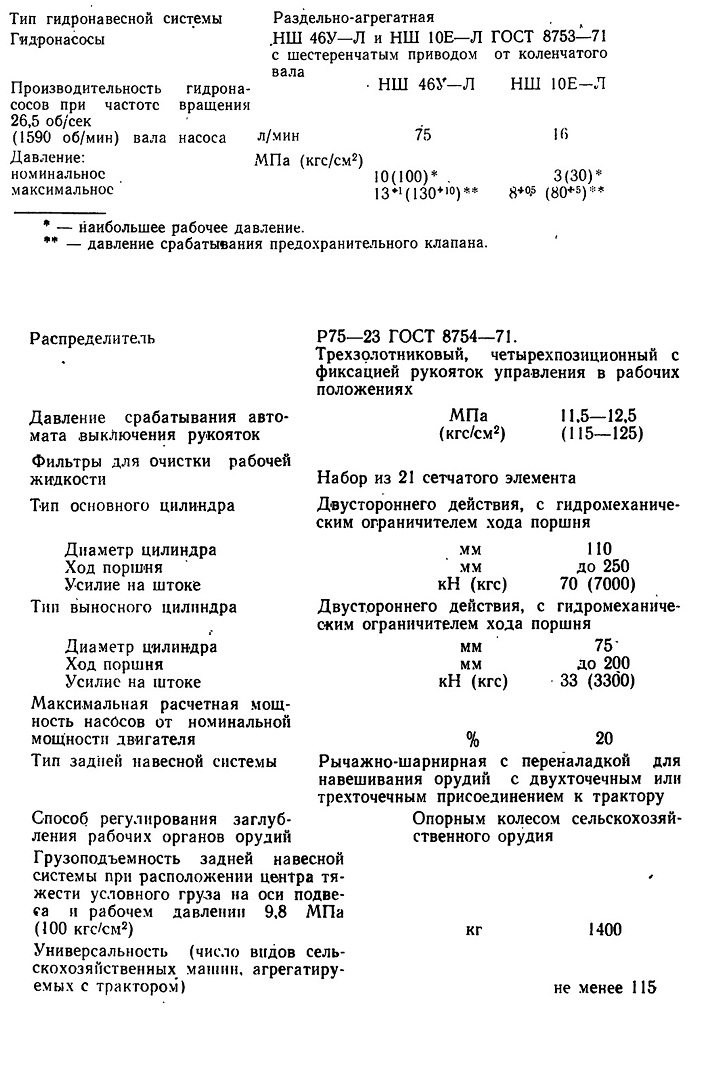

Гидравлическое и навесное оборудование

* — наибольшее рабочее давление.
** — давление срабатывания предохранительного клапана.
