ТРАКТОР ТТ-4. ОРГАНЫ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

ТРАКТОР ТТ-4. ОРГАНЫ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

Педаль 1 (см. рис. 4) служит для выключения муфты сцепления основного двигателя. Выключение муфты сцепления производится нажатием на педаль.

Педали 2 и 16 предназначены для управления остановочными тормозами. Нажатием на педаль затормаживается соответствующая гусеница и происходит крутой поворот трактора. При движении трактора педалями можно пользоваться только после выключения тормозов планетарного механизма рычагами 5 и 69

Педали в выжатом положении для затормаживания трактора, стоящего на уклоне, или при подтягивании пакета деревьев к трактору удерживаются стопорными устройствами.

Рычаги 5 и 6 предназначены для управления тормозами планетарного механизма. Перемещением рычага «на себя» производится растормаживание соответствующей солнечной шестерни планетарного механизма поворота, вследствие чего трактор совершает плавный поворот.

Рычаг 13 коробки передач служит для включения необходимой передачи. Схема переключения передач показана на рис. 5.

Рычаг 14 реверс-редуктора служит для включения основного или пониженного ряда передач и передач заднего хода.

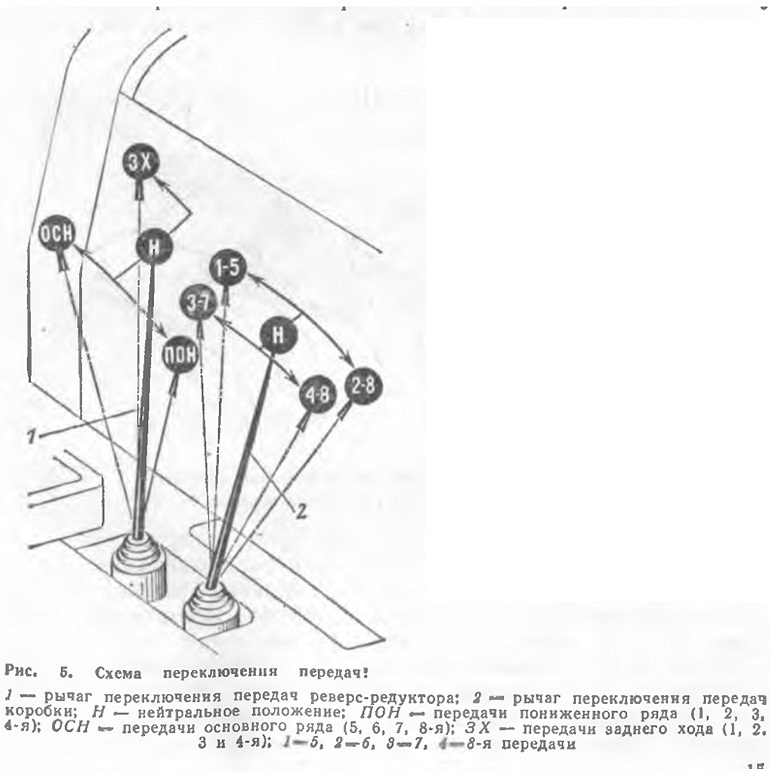

Рис, 5 Схема переключения передач

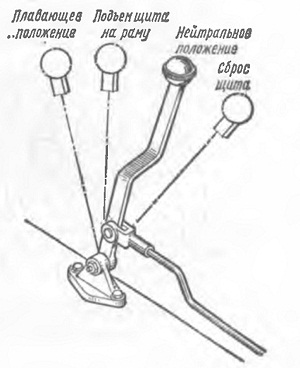

Рис, 6. Схема положений рычага управления распределителем

ТРАКТОР ТТ-4. ОРГАНЫ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ

Рычаг 9 предназначен для включения муфты барабана лебедки (см. рис. 4). Перемещением рычага от двигателя барабан лебедки подключается к приводу и обеспечивается его вращение, перемещением рычага к двигателю барабан лебедки отключается от привода.

Рычаг 10 служит для управления лебедкой. Перемещением рычага вверх обеспечивается вращение барабана лебедки в направлении наматывания троса, вниз — в направлении разматывания троса. Среднее положение — нейтральное.

Рычаг 11 предназначен для торможения барабана лебедки. Перемещением рычага вверх барабан лебедки затормаживается. Для растормаживания барабана лебедки необходимо нажать на рукоятку защелки и перевести рычаг в нижнее положение.

Рычаг 12 управления распределителем служит для перемещения погрузочного устройства. Схема положений рычага показана на рис. 6.

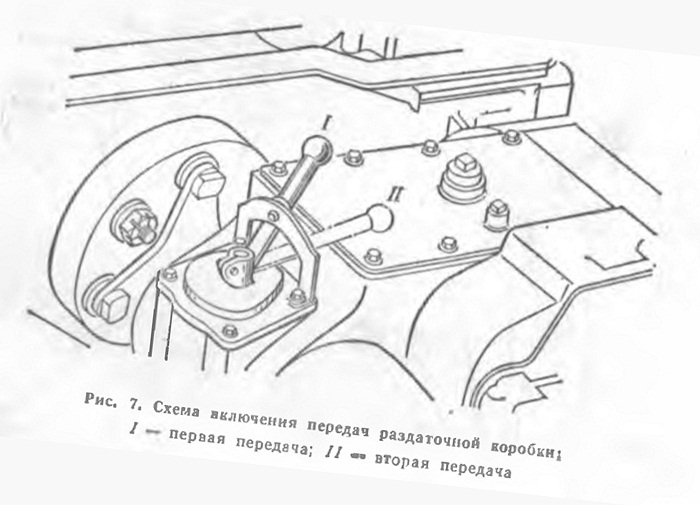

Рычаг (рис. 7) предназначен для переключения передач раздаточной коробки. Перемещением рычага к лебедке включается первая передача, от лебедки — вторая.
