ТРАКТОР ТТ-4. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Для контроля работы двигателя и трактора на щитке приборов (рис. 8) установлены контрольно-измерительные приборы.

Указатель температуры масла 16 показывает температуру масла в картере двигателя. Шкала указателя разделена на зоны) слева зона прогрева — белый цвет; в середине рабочая зона с температурой 75—100° С — зеленый цвет; справа нерабочая зона — красный цвет.

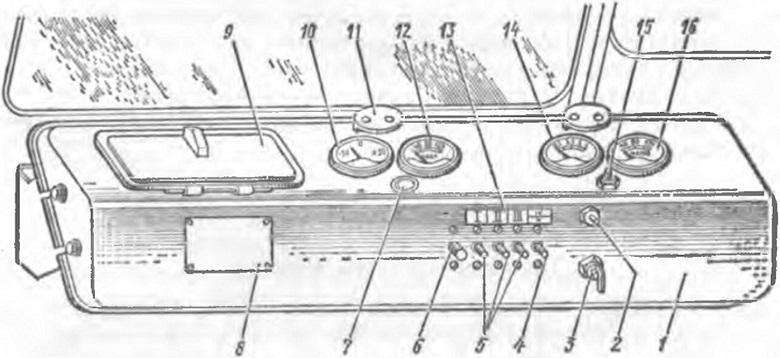

Рис. 8. Щиток приборов:
1 - корпус; 2 — включатель магнето; 3— включатель стартера; 4 — переключатель
5 — включатели; 6 — предохранитель; 7 — контрольная лампа; 8 — таблица переключения передач; 9 — вещевой ящик; 10 — амперметр; 11 —- козырек; 12 — указатель температуры воды; 13 — таблица включателей; 14 — манометр масла; 15 — включатель звукового сигнала; 16 — указатель температуры масла. Подписи на таблице
включателей (поз. 13):
I- вентилятор: II - задние фары; III — передние фары; IV — плафон; V -освещение приборов

Указатель температуры воды 12 показывает температуру воды на выходе из двигателя. Шкала имеет те же зоны, что и указатель температуры масла.

Манометр масла 14 показывает давление масла в магистрали смазочной системы двигателя. При отсутствии давления стрелка манометра должна находиться на нулевой отметке.

Амперметр 10 служит для контроля зарядки и разрядки аккумуляторной батареи. Амперметр имеет на шкале знаки: с правой стороны «+» (заряд), с левой стороны «—» (разряд). При отсут-ствии тока стрелка должна находиться на нулевой отметке посредине шкалы.

Контрольная лампа 7 включения аккумуляторной батареи служит для контроля работы генератора и контроля выключения «массы» при остановке двигателя. Во время работы двигателя с исправным генератором лампа горит тускло или гаснет совсем; при неисправном генераторе или остановленном двигателе лампа горит ярко.

ОСВЕЩЕНИЕ

Освещение рабочей зоны перед трактором и сзади него осуществляется передними и задними фарами.

Кабина освещается плафоном. Приборы на щитке освещаются лампами, размещенными под козырьками 11 (рис. 8).

Включатели 5 служат для включения передних и задних фар. Верхнее расположение рычажка включателя соответствует положению «Включено», нижнее — положению «Выключено». Включение плафона в кабине и ламп освещения приборов на щитке осуществляется переключателем 4. При установке рычажка переключателя вверх включается плафон, вниз — лампы освещения приборов на щитке, среднее положение — нейтральное.

Для подключения переносной лампы на задней стенке в кабине расположена штепсельная розетка.
