УСТРОЙСТВО ТРАКТОРА ТТ-4

Трактор (рис. 1) имеет остов рамной конструкции с передним расположением двигателя и кабины и задним расположением трансмиссии и погрузочного устройства. Размещение узлов и механизмов показано на рис. 2. Закрытое днище рамы предохраняет узлы и механизмы трактора от повреждений. Шторка, радиаторы системы охлаждения и смазочной системы, бачок пускового двигателя установлены под облицовкой впереди двигателя. Двигатель с муфтой сцепления расположен в кабине и закрыт капотом с быстросъемными боковинами. Слева от двигателя установлено подрессоренное сиденье тракториста, справа — дополнительное си-» денье.

Кабина оборудована вентилятором-пылеотделителем и обогревателем переднего стекла. В кабине размещены органы управления трактором и рабочим оборудованием.

На передней стенке кабины установлены щиток с контрольными приборами и механизм управления шторкой радиатора, на задней — рычаг включения барабана лебедки.

Под капотом дизеля в верхнем проеме правого лонжерона расположен бак гидросистемы приводов управления трактором.

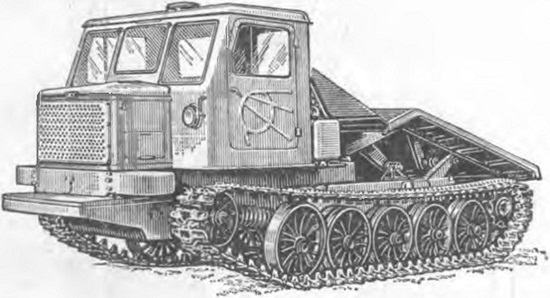

Рис. 1. Трелевочный трактор ТТ-4

Рис» 2. Общий вид трактора ТТ-4

За кабиной установлены: на крыльях — топливный бак и бак гидросистемы погрузочного устройства, на лонжеронах рамы — лебедка и погрузочное устройство, в верхнем проеме левого лонжерона — упор и скоба крепления лопаты.

Трансмиссия состоит из коробки передач, заднего моста и конечных передач. Мощность от двигателя к трансмиссии передается карданными валами через раздаточную коробку, распределяющую мощность на коробку передач и редуктор лебедки.

Подвеска трактора балансирная с четырьмя каретками! по две на каждый борт. Передние каретки объединяют по два, а задние по три катка.

Трактор имеет электрооборудование постоянного тока. По желанию покупателей на тракторе может быть установлен вал отбора мощности с выводом назад для привода безмоторных агрегатов.

Принцип работы трактора заключается в следующем! трактор при помощи лебедки, троса и набора чокеров производит формирование пакета хлыстов или деревьев с кронами, погрузку на щит и транспортирование пакета. Транспортирование может осуществляться комлями или вершинами на щите в полупогруженном состоянии.

Органы управления трактором включают в себя органы управления двигателем, трансмиссией и рабочим оборудованием.
