Смесители в газопроводах
Качество перемешивания газа с необходимым количеством воздуха или
кислорода существенно влияет на полноту сгорания смеси в газовой горелке
и на свойства пламени. Перемешивание газа с воздухом происходит под
действием турбулентных потоков и молекулярной диффузии. При турбулентном
перемешивании перемещаются крупные порции (вихри) газов, состоящих из
большого числа молекул, а при молекулярной диффузии перемещаются
отдельные молекулы.
Для приготовления смеси горючих газов применяют в основном смесители
инжекционного типа Смешиваемые компоненты: газ — воздух или газ
—кислород подаются в смеситель при избыточном давлении, что необходимо
для получения определенной формы факела в газовой горелке.
В смесителе инжекционного типа (рис. 9) инжектирующий воздушный поток,
проходя через сужающеюся и цилиндрические части воздушного сопла 2,
увеличивает свою скорость. На выходе из сопла воздушный поток
расширяется и перемешивается с газовым потоком. Далее газовоздушная
смесь поступает в смесительное сопло 6, в конфузоре и камере смешения
которых происходит дальнейшее ее перемешивание, а в диффузоре
газоводушная смесь перемешивается окончательно.

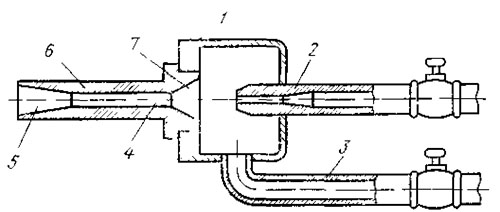

Рис. 9. Смеситель инжекционного типа:
1 — корпус, 2 — воздушное сопло с трубопроводом подвода воздуха, 3 —
трубопровод подвода газа, 4 — камера смешения, 5 — диффузор. 6 —
смесительное сопло, 7 — конфузор
