Регуляторы давления в газопроводах
От стабильности давления газа и воздуха в газовоздушных магистралях
предприятия в значительной степени зависит качество обработки и процент
брака стеклянных изделий. Общезаводские, общецеховые или групповые (на
несколько единиц оборудования) регуляторы давления обычно не
обеспечивают требуемой стабильности давления в основном из-за
непостоянства потребления газа и воздуха. Поэтому чаще всего применяют
индивидуальные регуляторы давления, устанавливаемые на каждую единицу
оборудования.
По принципу действия регуляторы давления подразделяются на регуляторы

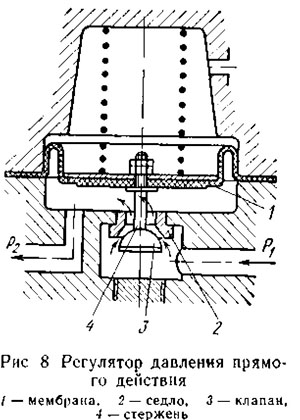

прямого и косвенного действия На рис 8 показано устройство простейшего
регулятора давления прямого действия. При колебаниях давления Р3
мембрана 1 перемещает стержень 4 с клапаном 3 и изменяет площадь
проходного сечения между клапаном и седлом 2. В результате этого
давление Р2 стабилизируется, несмотря на колебания давления Р1.
Такие регуляторы давления нашли широкое применение благодаря простоте
конструкции и малым колебаниям регулируемого давления (не более 3—5%).
