|
|
содержание .. 19 20 21 22 23 24 25 26 27 28 29 30 ..
ХАРАКТЕРИСТИКА ТЕХНИЧЕСКИХ СТЕКОЛ

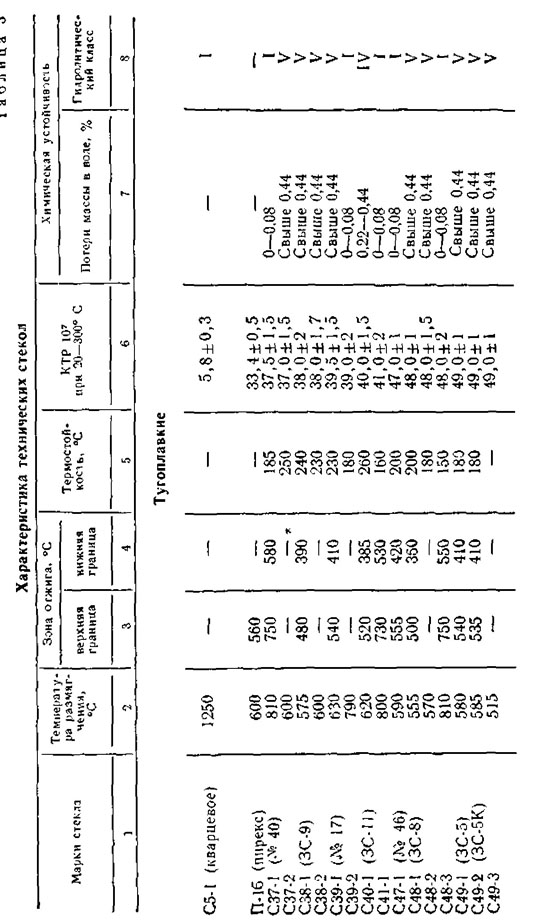

Основные параметры стекол отечественного производства приведены в табл. 3. Кварцевое стекло С5-1 обладает высокими электроизоляционными свойствами и используется поэтому для изготовления различных изоляторов и внутренних деталей мощных электровакуумных приборов. Группа стекол от П-15 до
С54-1 относится к тугоплавким стеклам и подразделяется по составу на
боросиликатные с содержанием суммы окислов
Si02
и В2О3
до 90% и алюмоенликатные с содержанием суммы окислов А120з
и
S1O2
до 72—82%. В состав этой группы стекол входят вольфрамовые (П-15, С37-1,
С37-2, С38-1, С39-1, С39-2, С40-1) и молибденовые (С47-1, С48-1, С48-3,
С49-1, С49-2, С49-3) стекла, пригодные для получения согласованных
спаев с W
и Мо. Боросиликатное стекло П-15 используется
как промежуточное при спаивании вольфрама с кварцевым стеклом.
Существенным недостатком этого стекла является склонность к
расстекловываниго при длительном нагревании в пламени газовой горелки.
Суть расстекловывания заключается в выпадении кристаллов кремнезема и
силикатов щелочноземельных металлов, что приводит к понижению
механической прочности стекла и помутнению его поверхности. Свинцовое
боросиликатное стекло С39-1 отличается высокими электроизоляционными
свойствами, однако из-за наличия в его составе примеси РЬО оно должно
обрабатываться только в окислительном пламени горелки. Обработка такого
стекла в восстановительном пламени приводит к восстановлению свинца из
окиси РЬО. Группа молибденовых стекол обладает малой химической
устойчивостью, но практически не расстекловывается при длительном
нагревании в пламени газовой горелки.
содержание .. 19 20 21 22 23 24 25 26 27 28 29 30 ..
|
|
|
