Фильтры в газопроводах

Газ, пропускаемый через заводской газопровод, имеет, как правило, различные посторонние примеси (механические частицы, влага, смола, масло и т. п.) которые могут засорить газопроводы, смесители и другие элементы системы огневого оснащения. Для очистки газов от этих примесей используются очистительные устройства, называемые фильтрами. Принцип работы фильтра заключается в улавливании загрязняющих частиц фильтрующим материалом, имеющим поры меньше размера загрязняющих частиц.

Применяются следующие конструктивные разновидности фильтров: тканевые, наполнительные сухие, наполнительные смачиваемые, масляные.

Тканевый фильтр (рис. 10) состоит из трех основных частей: корпуса 2, кожуха 5 и фильтрующей части 4 Наиболее важной является фильтрующая часть: отражатель 5, покрытая материей сетка 7 и войлочная прокладка 6. Такой фильтр работает в результате резкого изменения направления газового потока и последовательного прохождения им жалюзи отражателя и ячеек фильтрующего материала Выпадающие при очистке газа частицы осаждаются на дне кожуха 11 па поверхности фильтрующего материала По мере загрязнения фильтра внутреннюю поверхность кожуха следует очищать от пыли, а фильтрующую ткань заменять на новую.

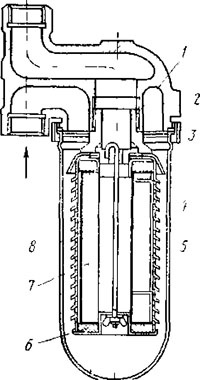

Рис. 10 Тканевый фильтр:

1 — патрубок, 1 — корпус. 3 — накидная гайка, 4— фильтрующая часть, 5—кожух, в — войлочные прокладки, 7 —сетка, 8—отражатель
