Пламенные горелки

Пламенные горелки

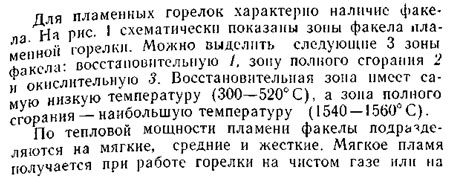

Рис. 1. Зоны факела пламенной горелки:
1 — восстановительная, 2 — полного сгорания, J— окислительная

По тепловой мощности пламени факелы подразделяются на мягкие, средние и жесткие. Мягкое пламя получается при работе горелки на чистом газе или на смеси с небольшим содержанием воздуха (до 30%); оно имеет по всей длине факела примерно одинаковую температуру (1000— 1150° С) и благодаря избытку водорода обладает восстановительными свойствами. Обычно мягкое пламя используется на операциях подогрева и охлаждения стекла. Среднее пламя образуется при работе горелки на газовой смеси с содержанием воздуха выше 30%. Оно также обладает восстановительными свойствами и применяется на операциях плавного доведения температуры стекла до максимального значения. Жесткое пламя обладает окислительными свойствами; оно получается при работе горелки на смеси газа с воздухом или кислородом в соотношениях, близких или равных стехиометрическим. Температура жесткого пламени в различных точках факела неодинакова. Зона максимальной температуры находится на расстоянии 2—3 мм от вершины наружного конуса факела. Размеры конуса жесткого пламени зависят от Р°Да сжигаемой газовой смеси. Так, например, водород и водяной газ дают короткий и острый конус пламени, природный газ — конус пламени на 50% длиннее, чем водород и водяной газ, а пропан-бутановая смесь (сжиженный газ) на 50—70% длиннее, чем природный газ.

Пламенные горелки можно классифицировать по следующим признакам: способу получения газовой

смеси, составу сжигаемой горючей смеси н конструктивным особенностям.

По способу получения газовой смеси горелки подразделяют на четыре основные группы: диффузионные, атмосферные, или инжекционные, полного предварительного смешения и комбинированные.

В диффузионных горелках горючий газ смешивается с воздухом па выходе из них; такие горелки дают коптящее пламя и применяются преимущественно в печах и машинах сушки изделии. Основными достоинствами диффузионных горелок являются: простота конструкции, возможность работы при низких давлениях газа и отсутствие обратного проскока пламени (обратного >дара).

В атмосферных горелках горючий газ смешивается с атмосферным воздухом непосредственно в самой горелке. Такие горелки не дают коптящего пламени и более экономичны по сравнению с диффузионными. Существенным недостатком атмосферных горелок является возможность обратного проскока пламени.

В горелки полного предварительного смешения подается горючая смесь, заранее приготовленная в специальных смесителях. Такие горелки получили наибольшее распространение в электровакуумном производстве. Большинство горелок этого типа снабжено запалом, препятствующим отрыву пламени от горелки. Для создания запального пламени часть газовоздушной смеси отводится через специальные отверстия в камеру расширения, из которой она поступает к запальным отверстиям или щелям.

Благодаря малой скорости истечения газовоздушной смеси из запальных отверстий запальное пламя имеет устойчивый факел и обеспечивает стабильную работу горелки при больших тепловых напряжениях. Горелки, работающие на газовоздушных смесях с большим содержанием водорода, обычно не имеют запала.

По составу сжигаемой горючей смеси горелки подразделяются на газовоздушные, газокислородные и водородно-кислородные. Конструктивное различие этих горелок заключается в наличии или отсутствии запала, в величине запала и в размерах основных рабочих отверстий.

По конструктивным признакам пламенные горелки подразделяются на барабанные, угловые, трубчатые, коробчатые, щелевые, веерные, ручные, стеклодувные и др.

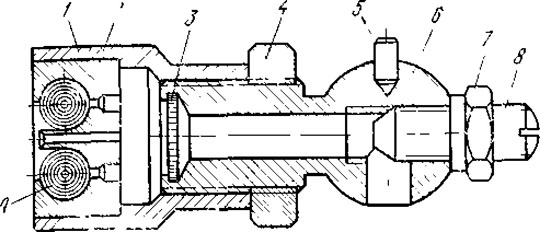

Рис 2 Барабанная газовоздушная горелка:

1 — корпус, 2 — сопло. 3 — сетка. 4. 7 — гайки, 5 — ограничительный штифт, 6 — хвостовик, 8 — регулирующий винт. 9 — се точный валик

На рис. 2 показано устройство барабанной газовоздушной горелки, нашедшей широкое применение на подогревных и основных операциях обработки стеклянных изделий. Сопло 2 горелки, кроме основных рабочих отверстий, имеет запальные отверстия и пазы для укладки сеточного валика 9. Последний предназначен Для разделения потока газа, идущего на запал, на ряд струек и обеспечения тем самым более равномерного и Устойчивого запального пламени. Хвостовик 6 служит
для крепления и регулировки горелки относительно обрабатываемого изделия, а также для подачи заранее приготовленной горючей смеси к соплу горелки.

Сетка 3 предназначена для улавливания механических частиц и предохранения магистрали подвода газовоздушной смеси к горелке от обратного прорыва пламени (обратного удара).

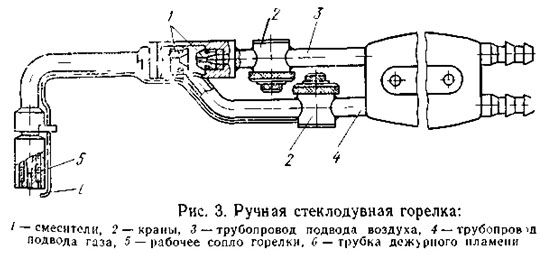

На операциях напайки и отпайки стеклянных изделий на откачных постах применяются ручные стеклодувные (рис. 3) и ручные отпаечные горелки. В ручных стеклодувных горелках горючую смесь получают непосредственно в самой горелке, а в ручных отпаечных — в специальных смесителях.
