ТОРЦОВАЯ ФРЕЗА

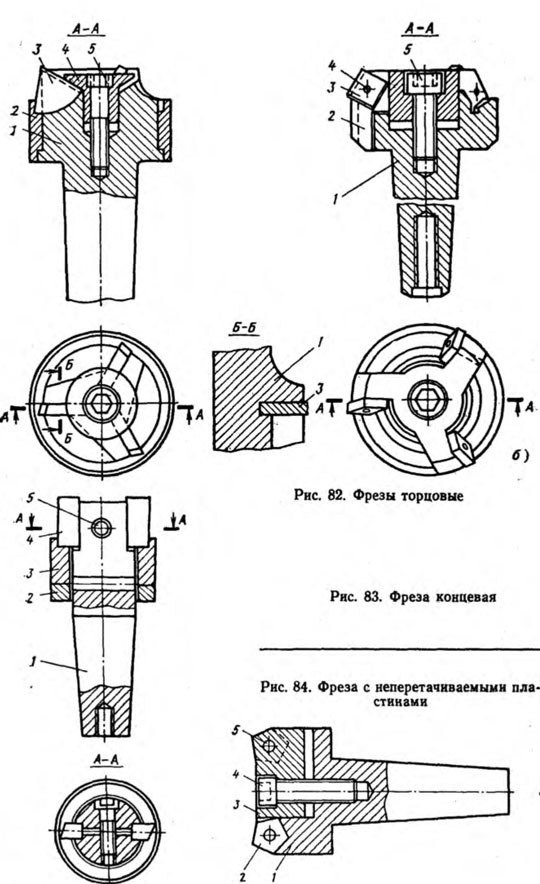

Фреза (рис. 82, а) состоит из корпуса 1, на который устанавливают до упора в бурт кольцо 2, имеющее выточку типа ласточкина хвоста. Три пластины 3 устанавливают в радиусные пазы (см. рис. 82, а, сечение Б— Б) и закрепляют втулкой 4 с конусным буртом и болтом 5. Задние части пластин почти всеми поверхностями ложатся на корпус, радиусные грани и передние части пластин входят плотно в паз корпуса. Режущая кромка одной стороной опирается на ласточкин хвост кольца 2, а обратная грань — на бурт втулки 4. Такая конструкция фрезы обеспечивает жесткое закрепление режущих пластин. Это обеспечивает надежную работу при высоких скоростях резания. Вылет пластин из корпуса позволяет увеличить глубину резания по сравнению с ранее применяемыми фрезами.

В другом варианте исполнения фрезы (рис. 82, а) в пазах корпуса 1 установлен блок резцов 2 со штифтами 4. Пластины 3 закреплены на штифтах и болтом 5 прижимаются к поверхности корпуса. При затуплении пластин ослабляют болт 5, пластины выводят со штифтов, поворачивают на другую грань и вновь закрепляют (рис. 82, б).

Внедрение торцовой фрезы позволило использовать неперетачиваемые пластины твердого сплава, которые ранее мало применялись. Фреза обладает более высокой жесткостью против ранее применяемых конструкций. Она проще в наладке, снизилась ее металлоемкость. Фрезы могут применяться на всех фрезерных, расточных станках. В эксплуатации фрезы данной конструкции показали хорошие результаты.

КОНЦЕВАЯ ФРЕЗА

Корпус фрезы 1 (рис. 83) в месте базирования пластин 4 выполнен в виде цанги с продольным пазом и пазами по периметру под пластины. Болт 5 расположен перпендикулярно пазу разъема корпуса, он обеспечивает закрепление пластин. Пластины устанавливают в пазы до упора в выточку муфты 3 и закрепляют болтом 5. Контргайка 2 фиксирует муфту в заданном положении. Стенки пазов корпуса и бурт муфты ограничивают пластины от смещения в сторону. Вылет пластин после повторной заточки регулируется резьбовой муфтой и контргайкой.

Фреза более простой конструкции состоит из корпуса 1, неперетачиваемых пластин 2, планки 3, болта 4 и штифтов 5 (рис. 84).

Планка 3, имеющая цилиндрическое направление, заходит в отверстие корпуса и в паз, выполненный в торцовой части. Две пластины устанавливают на штифтах и прижимают к корпусу болтом. Базовые поверхности выполнены по конфигурации пластин. Пластины могут быть различной формы — круглой, квадратной, пятигранной и т. д.
