В последние годы значительно увеличилось применение сборных фрез с неперетачиваемыми пластинками из твердых сплавов. Это облегчает работу фрезеровщика, так как изношенные пластины быстро заменяются без снятия фрезы со станка. Экономится время, связанное со сменой инструмента для переточек. Однако есть еще резервы для дальнейшего совершенствования инструментов в части установки самих фрез и закрепления режущих пластин в них.

Вот несколько примеров инструмента, разработанного и внедренного автором на своем рабочем месте.

СБОРНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ (ФРЕЗЕРОВАНИЕ)

До внедрения предлагаемого инструмента вращающийся резец закрепляли в специальной оправке в шпинделе станка.
В некоторых случаях пользовались дисковой фрезой с одним зубом (остальные зубья удаляли). При износе режущей кромки фрезы и при повторной заточке нарушался профиль зуба обрабатываемой шестерни. Для устранения этого недостатка инструмент стали выполнять сборным. Такой инструмент предназначается для предварительного нарезания зубьев на фрезерных станках с использованием делительной головки. Для некоторых работ инструмент можно применять и на зубофрезерных станках, а с применением специальных оправок — на строгальных и долбежных станках.

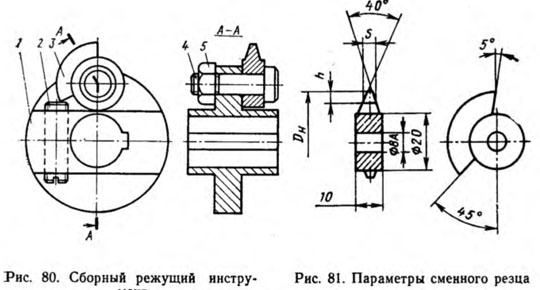

Сборный режущий инструмент (рис. 80) состоит из диска 1, регулировочного винта 2, сменного режущего резца 3, оси 4 и гайки 5. Диск имеет форму втулки с четырьмя симметрично расположенными лысками, на которых устанавливают резец и ось с гайкой. Резец выполнен в виде сектора, режущая кромка которого соответствует профилю зуба модульной рейки. Профиль режущей части одинаковый по всей площади сектора.
Для ликвидации затылования резца и сохранения постоянства размера ось резца смещена от оси диска.

Режущую кромку резца устанавливают, как у червячных фрез, перпендикулярно оси резца и оси диска. После повторной заточки режущей кромки регулировочным винтом устанавливают резец в заданное положение и закрепляют вновь.

Инструмент в сборе устанавливают на шпоночной оправке в шпинделе станка. Диск и ось выполнены из стали 40Х и закалены. Сменные резцы изготовляют из стали Р9 или Р18.

Размеры сменных резцов в зависимости от модуля приведены на рис. 81 и в табл. 13.
