РАСЧЕТНЫЕ ДАННЫЕ, ИСПОЛЬЗУЕМЫЕ ПРИ РАБОТЕ НА ФРЕЗЕРНЫХ СТАНКАХ

В настоящем разделе приведены некоторые таблицы и порядок расчета размеров на повторяющиеся работы. Эти таблицы целесообразно вывешивать на рабочем месте, что позволяет в любой момент быстро получить необходимую информацию или проверить данные чертежей, в результате намного облегчается работа фрезеровщика и сокращается возможность ошибок при расчетах.

Глубины врезания в заготовку зубчатого колеса в зависимости от припуска. При обработке зубчатых колес необходимо часто измерять параметры зуба. При нормальной высоте не-корригированного зуба глубина врезания фрезы в заготовку равна высоте h зуба, ее подсчитывают по формуле

h = 2,2 * m,

где m — модуль нормальный (выбирают по ГОСТ 9563—60).

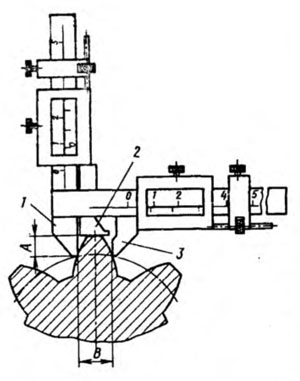

Рис. 77. Штангензубомер

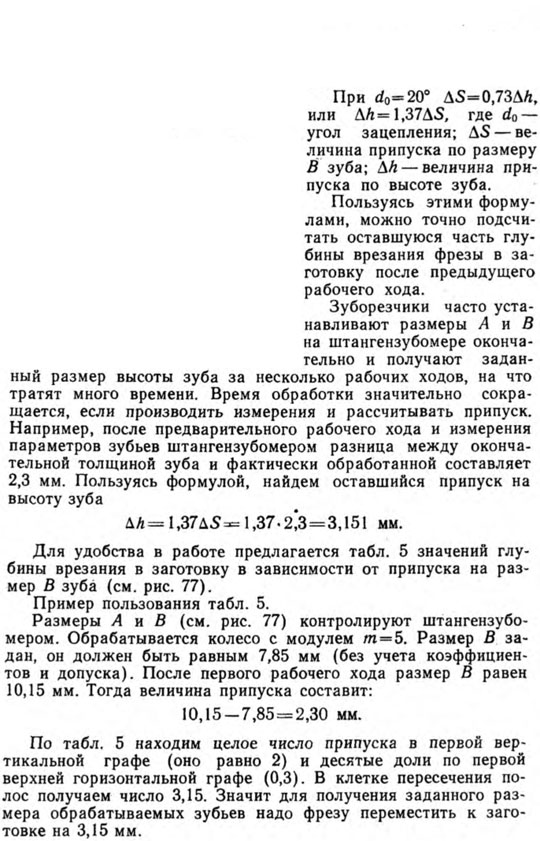

Если зубья зубчатого колеса обрабатывают за один рабочий ход, то глубина врезания берется полная, т. е. она равна 2,2 т. Но в практике, особенно при изготовлении единичной продукции, обрабатывают за два и более рабочих ходов, поэтому штан-гензубомером приходится производить неоднократные измерения. Если размер зуба В (рис. 77) больше заданного на величину AS, то для получения заданного размера зуба надо сблизить фрезу и заготовку на величину Д/г. Большинство зубчатых колес в машиностроении изготовляют с углом зацепления в 20°.
