Защитный экран для глаз фрезеровщика

 Не все фрезерные станки имеют защитные экраны. Фрезеровщики для защиты глаз пользуются специальными очками. Особую опасность представляет летящая стружка при повышенных режимах резания фрезами с пластинками из твердых сплавов. Стружка при этом нагревается до высоких температур и очень опасна не только для глаз, но и других частей тела рабочего. Установленный на горизонтально-фрезерном станке защитный экран используется уже несколько лет и показал положительные результаты.

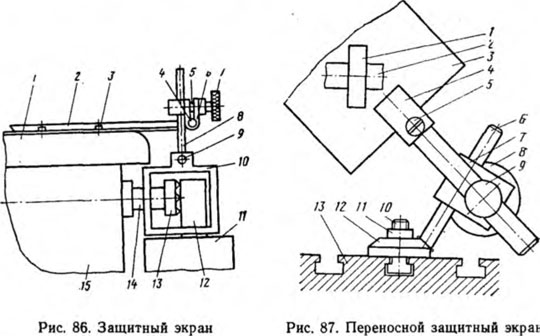

Экран смонтирован на корпусе 1 станка (рис. 86) с помощью планки-угольника 2, прикрепленной к станку болтами 3. В планке выполнен продольный паз, позволяющий перемещать ее в любое необходимое положение вдоль станка до 200 мм. К торцу планки присоединена ось 4, концы которой выступают по обе стороны станка на 150 мм. На ось установлен шарнир, состоящий из болта 5, разрезной планки 6 и винта 7. На стержень 8 с помощью оси 9 крепится рамка 10 со стеклом. На столе 11 станка закреплена обрабатываемая заготовка 12, а фреза 13 установлена на шпинделе 14 станка 15.

Планка 6 на оси 5, а весь узел на стержне 8 могут поворачиваться на 360° относительно друг друга. Болт 5 поворачивается в планке 6 также на 360°, а рамка 10 может поворачиваться на оси 9. Все это дает возможность устанавливать экран в любое удобное для фрезеровщика положение. Крепится экран винтом 7. Рамка экрана выполнена под стандартные стекла, применяемые на токарных станках. Выступающие концы оси 4 позволяют устанавливать экран с левой и с правой стороны хобота.

Экран используют также на станках других типов.


Переносной защитный экран фрезеровщика

 Предлагаемый переносной экран (рис. 87) можно размещать в любом положении на столе станка.

Стекло 3 закрепляют в вилке 4 винтом 5, а на стержне 6 закрепляют разрезную планку 7 гайкой 8 и болтом 9; с помощью оси 10 гайкой 11 фланец-основание 12 защитного экрана устанавливают на столе 13 станка.

Стержень с вилкой 4 может поворачиваться вокруг своей оси на 360° и перемещаться в головке болта 9 на длину стержня. Болт 9 в планке 7 также может вращаться на 360°, а планка 7—вращаться на стержне 6 и перемещаться на нем по всей длине. Весь экран в сборе может поворачиваться на оси 10. Его можно устанавливать в любом месте на столе станка с необходимым положением стекла. Фрезу 1 устанавливают на шпиндельную оправку 2.

Стекло экрана крепят с помощью прокладки, установленной в вилке стержня и болта. Во время работы необходимо следить, чтобы при перемещении стола стекло экрана не касалось других частей станка. Обычно его наладка производится после установки обрабатываемой заготовки на станок и ее первой пробной обработки. Снимают экран, ослабив гайку на оси в Т-образном пазу стола.

Экран может применяться на любых станках, имеющих Т-образные пазы. При необходимости на одном станке можцо устанавливать несколько экранов.

В некоторых случаях применяют одновременно обе рассмотренные конструкции экранов. Например, экран, закрепляемый на хоботе станка, устанавливают над движущимся столом с обрабатываемой заготовкой, а переносной экран размещают на столе за заготовкой с таким расчетом, чтобы при окончании движения стола экран находился на некотором расстоянии от фрезы.
