ПРИСПОСОБЛЕНИЕ К СТАНКУ С ЧПУ ДЛЯ ЗАКРЕПЛЕНИЯ ПАКЕТОВ ЗАГОТОВОК (ФРЕЗЕРОВАНИЕ)

Приспособление (рис. 75) работает следующим образом. Корпус 1 устанавливают направляющей в Т-образный паз стола станка и закрепляют болтами 7 в заданном положении. Обрабатываемые заготовки 2, набранные в пакет, устанавливают под планку 3 до упора в шпильки 5 и закрепляют гайками 4.

С помощью упорных болтов 6 регулируют подъем планки 3 в зависимости от толщины пакета обрабатываемых заготовок.

Заготовки можно фрезеровать по периметру с трех сторон и обрабатывать фигурные пазы в средней части заготовок без их перестановки.

Некоторые заготовки можно закреплять без планки 3, с помощью шпилек и гаек.

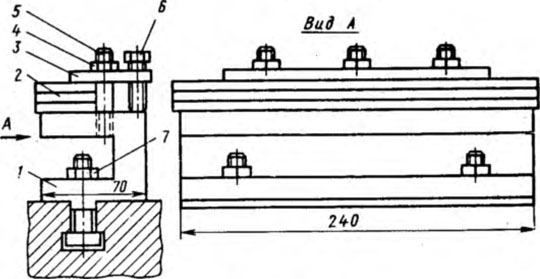

Рис. 75. Приспособление к станку с ЧПУ для закрепления пакета заготовок
