Техника, уплотняющая грунт посредством удара

Техника, уплотняющая грунт посредством удара

Уплотняющие машины ударного действия, или трамбующие машины, предназначаются для послойного уплотнения земляных масс и кусковых материалов, размельчение которых не имеет существенного значения. Основным преимуществом машин по сравнению с катками является возможность уплотнения слоев значительно большей толщины (до 1,5 м).
К трамбующим машинам относятся трамбующие плиты на экскаваторах, кранах и самоходные молотковые трамбующие машины.
Трамбующая плита (рис. 1) обычно представляет массивную отливку весом до 4 т или железобетонную плиту с кулачками, которую подвешивают к подъемному канату экскаватора. Плиту поднимают при помощи лебедки; число ударов достигает 5—6 в минуту. Глубина уплотняющего воздействия такой плиты на грунт при подъеме на 2—2,5 м доходит до 3 м.
С одной стоянки экскаватор трамбует зону по сектору в пределах центрального угла 120° и при каждом ударе перекрывает предыдущее место уплотнения на 2/з ширины. После трамбования первой зоны передвигаются на машине на двойную длину трамбовки и трамбуют вторую зону. Оставшийся между этими зонами неутрамбованный участок трамбуют с третьей стоянки. Такой порядок работы позволяет избежать сдвига грунта при трамбовании в сторону перемещения экскаватора.
Трамбующие плиты монтируются также на кранах и тракторах.
Для уплотнения грунта в узких и стесненных местах применяются ручные электротрамбовки, пневматические и пневматические вибрационно-ударные трамбовки, дизель-трамбовки на базе дизель-молота.

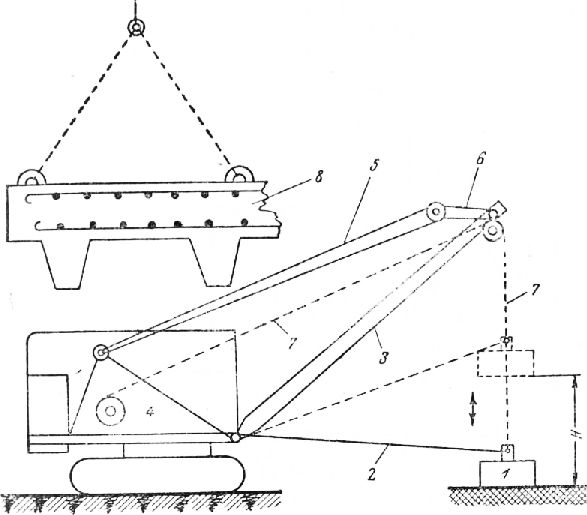

Рис. 1. Трамбующая плита:
1 — плита; 2 — оттяжной канат; 3 — стрела; 4 — лебедка; 5 — стреловой канат; 6 — балансир; 7 — подъемный канат; 8 — железобетонная кулачковая плита
