12.7. ТЕХНОЛОГИЧЕСКИЙ
ПРОЦЕСС ИЗГОТОВЛЕНИЯ РЕМИЗНЫХ КУЛАКОВ ТКАЦКИХ СТАНКОВ СТБ И АТПР
Контроль ремизных кулаков ткацких станков СТБ и АТПР
После механической обработки детали подвергают
контролю. Для контроля рабочих поверхностей профиля имеется специальное
приспособление (рис. 12.13). Два рычага 11 и 1, расположенные соосно на оси
6, обкатываются с помощью роликов 2 и 5 по вращающимся профилям, кулаков 4 и
контркулака 3. Индикатор 12 измерительного устройства показывает разность
радиусов кулака и контркулака в соответствующем положении. При правильном
исполнении профилей кулаков стрелка индикатора 12 отклоняется в пределах
допуска на изготовление. Для удобства установки и съема кулаков контрольное
приспособление фиксируется в нерабочем положении собачкой 5 с помощью
рычагов 7 и 10. Пружина 9 обеспечивает прижатие измерительных роликов при
обкатке к профилям кулаков.

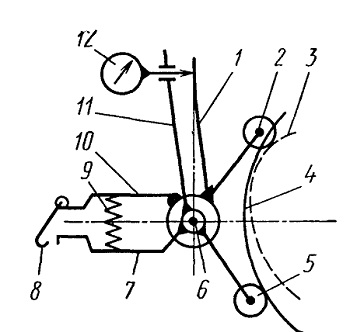

Рис. 12.13. Приспособление для контроля рабочих поверхностей ремизных кулаков
