12.6. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ
БАТАННЫХ КУЛАКОВ ТКАЦКИХ СТАНКОВ АТПР
Конструктивные особенности батанных кулаков ткацкого станка АТПР
Двойной кулак (рис. 12.6) ткацкого станка АТПР входит в состав батанного
механизма и имеет частоту вращения 360—450 мин-1.
Профиль контркулака должен полностью соответствовать профилю кулака для
обеспечения надежной работы ткацкого станка. К точности рабочей
поверхности профиля кулака предъявляются повышенные требования.
Материал и заготовка для батанного кулака
Кулак изготовлен из стали 38Х2МЮА (ГОСТ
4543—71). Заготовку (поковку) получают из сортового калиброванного
проката круглого сечения. Процесс получения заготовки состоит из
нескольких операций. Сначала на отрезном полуавтомате 8В66А фрезерной
пилой диаметром 610 мм отрезают заготовку в размер 140X256 мм. Затем
заготовки нагревают до температуры 1200°С в нагревательной печи. После
этого на ковочной операции производят осадку и обкатку заготовки в
размер 234X94 мм. Эту операцию выполняют на молоте, имеющем
усилие 980 Н. До поступления в механический цех поковки батанных кулаков
очищаются от окалины. Очистка поковок батанных кулаков перед
механической обработкой является обязательной, так как способствует
сохранности и уменьшению износа металлорежущего оборудования.

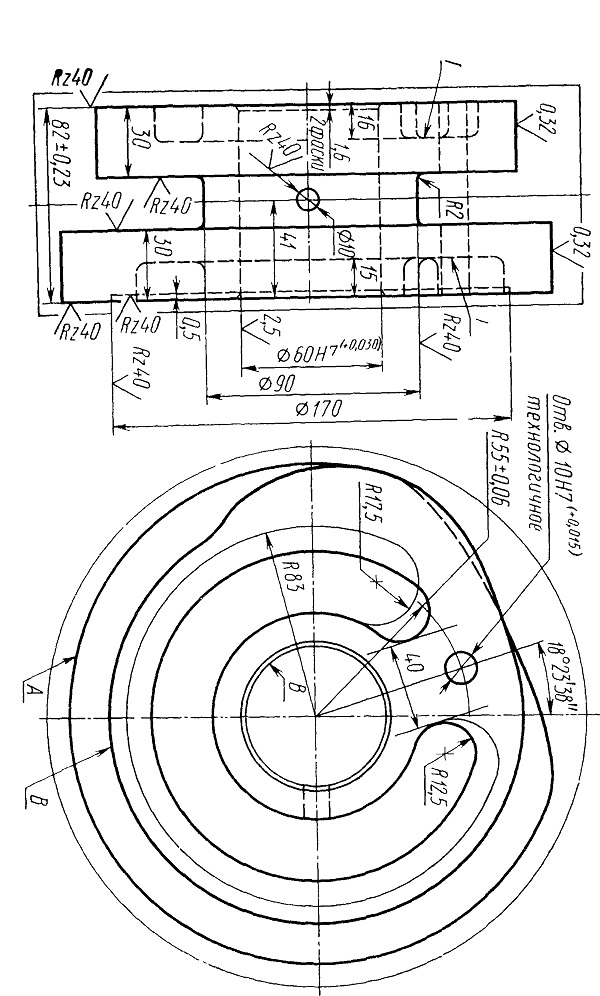

Рис. 12.6. Кулачковый валик ткацкого станка СТБ
