12.5. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ
КУЛАЧКОВОГО ВАЛИКА ТКАЦКОГО СТАНКА СТБ
Кулачковый валик ткацкого станка СТБ является одной из наиболее
ответственных и сложных деталей и имеет сложную конфигурацию (рис.
12.5).

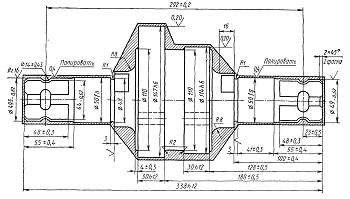

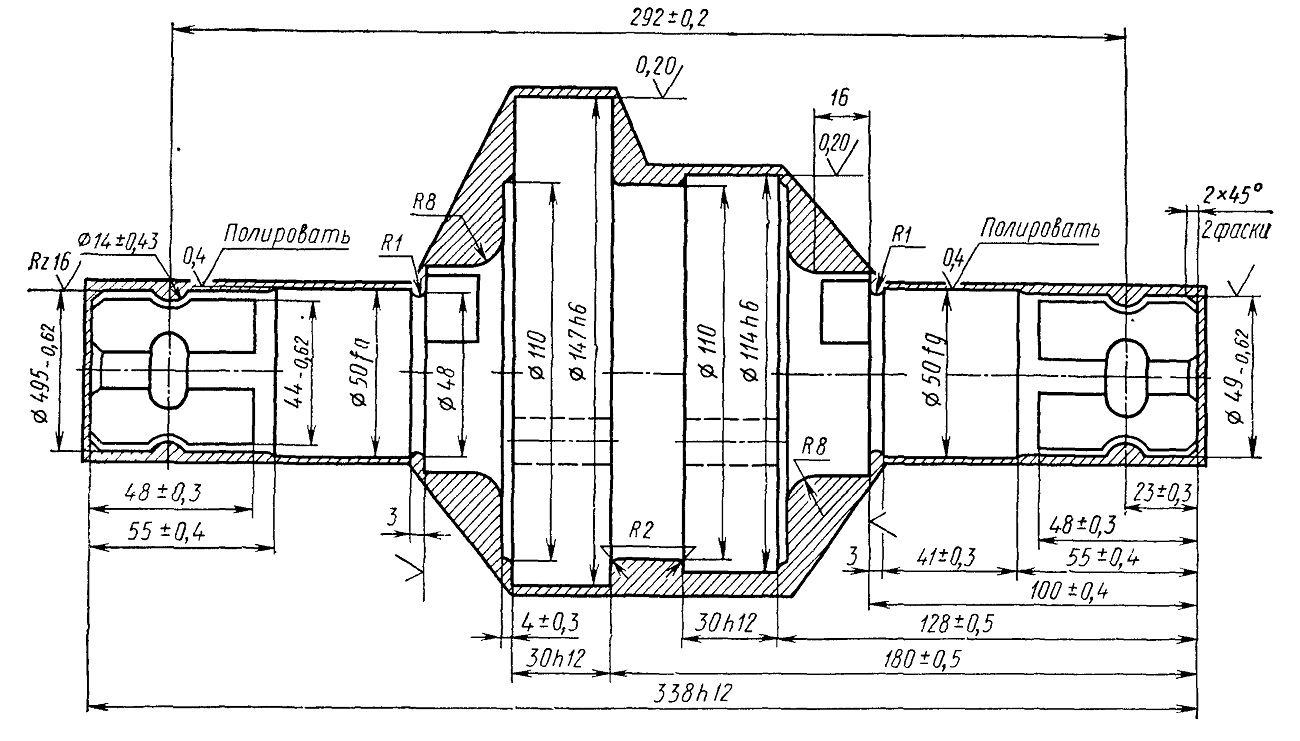

Рис. 12.5. Батанный кулак ткацкого станка АТПР
Технические требования. Точность диаметральных размеров
цилиндрических поверхностей определяется допуском 6-го квалитета,
радиальное биение этих поверхностей относительно общей оси в пределах
0,02 мм и шероховатость поверхностей Ra=0,63 мкм. Большинство линейных
размеров с допусками в пределах 7— 9-го квалитетов. Несовпадение граней
квадратов не более 5'. Точность изготовления профиля кулачков ±0,05 мм.
Высокая точность диаметральных размеров, профиля кулачков и правильность
геометрической формы требуют использования станков высокой точности,
наиболее совершенного режущего инструмента и контрольно-измерительных
устройств.
Требуемая высокая точность линейных размеров кулачковых валиков
обеспечивается не только использованием высокоточных автоматизированных
станков, но в значительной мере определяется правильностью выбора
технологических баз и построением линейных размерных цепей, связывающих
отдельные поверхности валика.
Материал и заготовка. Заготовкой кулачкового валика служит поковка из хромоникелевой стали 40ХН (ГОСТ 4543—71). Выбор материала кулачкового валика во многом определяется тем, что в местах контакта ролика и кулака возникают большие контактные напряжения. Опыт эксплуатации высокоскоростных и тяжелонагру-женных кулачковых механизмов с кинематическим замыканием показал, что кулачковый валик из легированной стали 40ХН хорошо выдерживает большие нагрузки.
