7.8. ОРГАНИЗАЦИЯ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

Система автоматизированного проектирования может функционировать в двух режимах. Первый включает подготовку новой базы данных предприятия, где внедряется САПР Т, корректировку существующей информации, формирование информационных файлов и поиск технологической информации при работе СУБД в режиме ИПС (рис. 7.8).

Второй режим применяется при автоматизированном проектировании технологических процессов с использованием готовой базы данных (рис. 7.9). Формирование базы данных начинается с разработки модели технологической системы в виде матриц, словарей, формул. Данные о модели технологической системы подготавливаются на перфокартах, вводятся в ЭВМ и записываются на магнитный диск. При подготовке базы данных для рабочего режима эксплуатации осуществляется тестовое проектирование технологических процессов.

В режиме проектирования технологических процессов с системой САПР Т работают технологи-пользователи, знакомые с системой кодирования информации о детали и анализом получаемых технологических процессов и диагностики.

Последовательность кодирования следующая.

Получив чертеж детали, технолог анализирует и кодирует его, используя специальные кодификаторы, оформленные в виде словаря и эскизов обрабатываемых поверхностей. При кодировании технолог присваивает каждой поверхности номер и записывает на специальном бланке код поверхности, требуемые шероховатость и точность ее обработки, исполнительные и габаритные размеры. Общие характеристики детали — марка материала, габаритные размеры, наличие термообработки или покрытия и т. д. — записываются на бланке кодирования общих характеристик детали. Эти данные перфорируются и вводятся в ЭВМ.

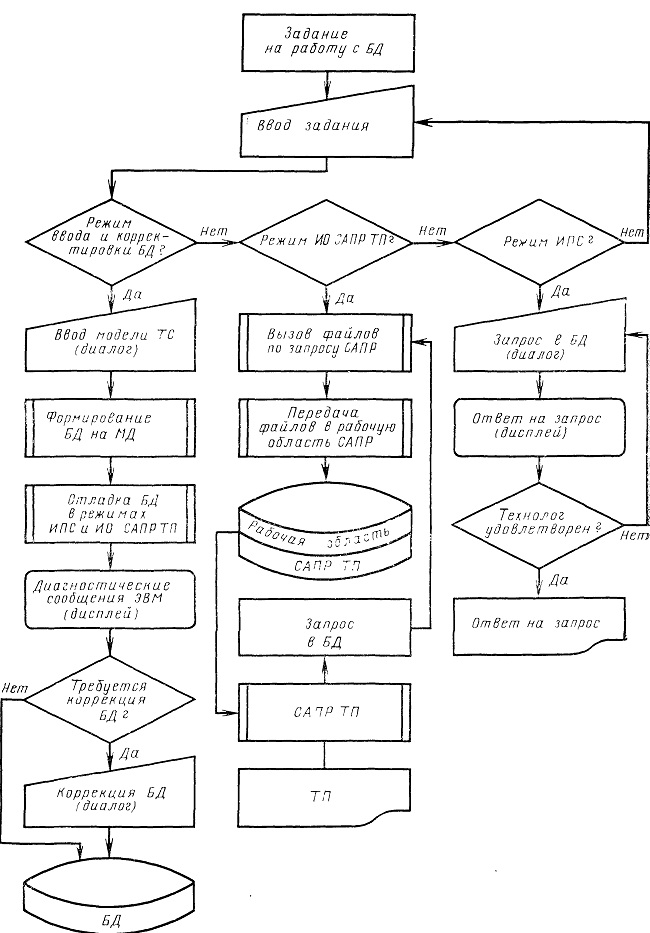

Рис. 7.8. Организация работы с СУБД в САПР Т (вместо САПР ТП и САПР следует читать САПР Т)

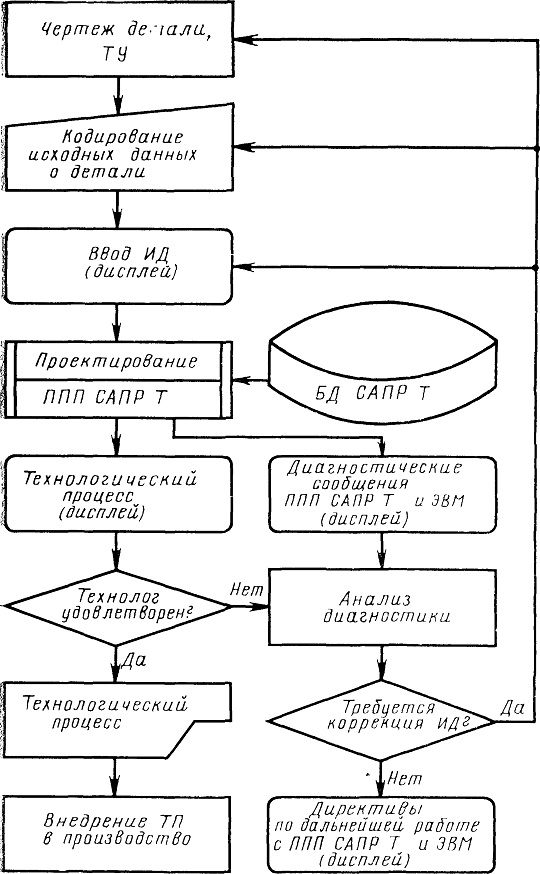

Рис. 7.9. Организация работы САПР Т в режиме проектирования технологических процессов
